[Nature-2018] A room-temperature sodium–sulfur battery with high capacity and stable cycling performance 본문
[Nature-2018] A room-temperature sodium–sulfur battery with high capacity and stable cycling performance
Free-Nomad 2026. 5. 19. 14:26A room-temperature sodium–sulfur battery with high capacity and stable cycling performance
A room-temperature sodium–sulfur battery with high capacity and stable cycling performance - PMC
Design and characterization of the electrolytes In this study, multiporous carbon fibers (MPCFs) with a large Brunauer-Emmett-Teller (BET) surface area of 2475 m2 g−1 were synthesized as the matrix material for sulfur storage (the corresponding synth
pmc.ncbi.nlm.nih.gov
Dense 5-line summary
이 논문은 고온 운전이 필요했던 기존 Na–S 배터리를 상온에서 구동하면서도 높은 용량과 긴 수명을 확보하려는 문제를 다룹니다.
저자들은 2 M NaTFSI + PC/FEC(1:1) + InI3로 이루어진 “cocktail optimized” 전해질을 설계해, 폴리설파이드 셔틀·Na 음극 부식·Na2S 재산화 비가역성을 동시에 겨냥했습니다.
FEC와 고농도 염은 폴리설파이드 용해를 줄이고 F-rich SEI를 형성하며, InI3는 redox mediator이자 음극 보호층 전구체로 작동합니다.
그 결과 0.1 C에서 1170 mAh g⁻¹, 200사이클 후 927 mAh g⁻¹, 0.5 C/1 C에서 약 500사이클 후 각각 648/581 mAh g⁻¹를 유지했습니다.
핵심 메시지는 상온 Na–S의 성능 병목이 단일 소재보다 전해질-계면-반응경로의 통합 설계로 더 효과적으로 풀릴 수 있다는 점입니다.
1. 논문이 풀려는 문제
고온 Na–S 배터리는 대규모 저장용으로 상용화된 경험이 있지만 300–350℃ 운전이 필요해 안전성·운영비 부담이 큽니다. 반면 상온 Na–S는 이론적으로 더 높은 에너지밀도를 기대할 수 있지만, 실제로는 (1) 폴리설파이드 용해/셔틀, (2) Na 금속 음극의 불안정한 SEI와 덴드라이트, (3) Na2S의 느린 재산화 때문에 낮은 가역용량과 짧은 수명에 막혀 있었습니다.
2. 핵심 아이디어
저자들의 접근은 특정 전극 하나를 바꾸는 방식이 아니라, 전해질에 여러 기능을 의도적으로 겹쳐 넣는 것입니다.
- PC/FEC 혼합 용매: 특히 FEC가 Na polysulfide와의 결합이 약해, 용액으로 빠져나가기보다 cathode 쪽에 남도록 유도
- 2 M 고농도 NaTFSI: polysulfide 용해도 감소, 계면 안정화, Na 표면 균일화
- InI3 첨가제: I3−/I− redox mediator로 Na2S 산화 촉진 + In 보호층 형성으로 음극 부식 억제
즉, 용량 저하를 유발하는 세 가지 병목을 각각 다른 첨가/조성으로 나눠 푸는 대신, 하나의 전해질 설계 안에서 동시에 조정한 것이 이 논문의 중심입니다.
3. 실험 설계와 방법론
- 양극: multiporous carbon fibers (BET 2475 m² g⁻¹)에 황을 담지한 S@MPCF
- 바인더: sodium carboxymethyl cellulose (CMCNa)
- 비교 전해질: 1 M NaTFSI in PC, 1 M NaTFSI in PC/FEC, 2 M NaTFSI in PC/FEC, 여기에 InI3 추가 조합 등
- 전기화학 분석: ionic conductivity, LSV, CV, EIS, 장기 cycling, rate capability
- 계면/화학 분석: SEM, optical observation, UV–Vis, XPS, ex-situ Raman
- 이론 계산: DFT 기반 binding-energy 계산으로 PC/FEC와 Na polysulfide/Na₂S 상호작용 비교
이 논문이 좋은 이유는 전기화학 성능만 보여주는 데서 멈추지 않고, 왜 좋아졌는지를 계면 분석과 계산으로 끝까지 연결했다는 점입니다.
Figure 1 — 설계 개념도

원 논문 Figure 1

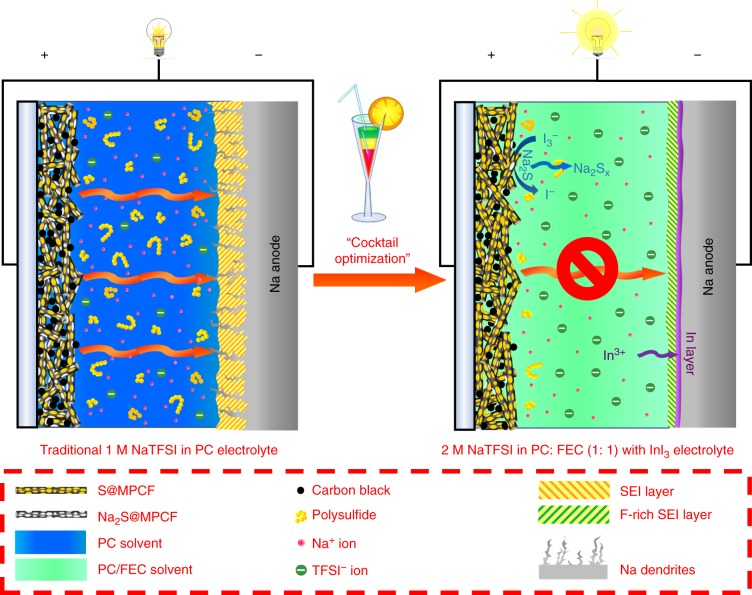

무엇을 보여주나: 왼쪽은 기존 PC 기반 전해질에서 polysulfide shuttle, Na₂S 축적, Na 덴드라이트/불안정 SEI가 동시에 발생하는 상황입니다. 오른쪽은 저자들이 제안한 2 M NaTFSI + PC/FEC + InI3 전해질에서 셔틀 억제, F-rich SEI 형성, In 보호층 형성, Na₂S 산화 촉진이 함께 일어나는 메커니즘을 도식화합니다.
왜 중요한가: 이 그림은 단순한 개요가 아니라 논문 전체의 설계 철학을 압축합니다. 즉 상온 Na–S의 문제를 “황 cathode 문제”나 “Na anode 문제”로 따로 보지 않고, 전해질을 매개로 양극-음극-반응중간체를 동시에 제어한다는 전략을 보여줍니다.
4. 주요 결과
전해질 최적화: 2 M NaTFSI in PC/FEC(1:1) + 10 mM InI3가 가장 균형이 좋았습니다. 염 농도를 너무 높이면 점도가 올라 성능이 다시 나빠졌고, FEC 비율도 50% 근처가 최적점이었습니다.
전도도/안정성: 최적 전해질은 25℃에서 약 1.95 × 10⁻³ S cm⁻¹ 수준의 이온전도도를 확보했고, 5.2 V 부근까지 비교적 넓은 전기화학적 안정창을 보였습니다.
성능: 0.1 C에서 1170 mAh g⁻¹, 0.2 C에서 1107, 0.5 C에서 984, 1 C에서 867, 2 C에서 699 mAh g⁻¹를 보였습니다. 200사이클(0.1 C) 후 927 mAh g⁻¹, 약 500사이클 후 0.5 C에서 648, 1 C에서 581 mAh g⁻¹를 유지했습니다.
에너지밀도: 중간 방전전압 약 1.4 V 기준, sulfur mass 기준 약 1477 Wh kg⁻¹, S@C composite 기준 약 886 Wh kg⁻¹를 제시했습니다.
Figure 2 — 전해질 조성별 성능과 Na 음극 형태 변화

원 논문 Figure 2
무엇을 보여주나: (a) 이온전도도, (b) 산화 안정창, (c)(d) salt concentration/FEC 비율/InI3 첨가 여부에 따른 cycling 성능, (e–h) 50사이클 후 Na 음극 표면 SEM/광학 이미지를 함께 비교합니다.
핵심 해석: 2 M 농도까지는 salt concentration 증가가 용량 유지에 도움이 되었고, FEC 50% 조건에서 성능이 크게 향상되었습니다. InI3 첨가 시 Coulombic efficiency와 cycling stability가 더 좋아졌습니다. 표면 이미지는 단순 수치가 아니라, 최적 전해질이 실제로 더 균일한 Na deposition과 덜 거친 표면을 만든다는 것을 뒷받침합니다.
왜 중요한가: 이 그림은 “좋아졌다”가 아니라 어떤 조성 창(window)이 최적인지를 정량적으로 보여주며, 전해질 설계가 Na metal interface까지 지배한다는 점을 실증합니다.
Figure 3 — polysulfide 억제와 음극 보호의 직접 증거

원 논문 Figure 3

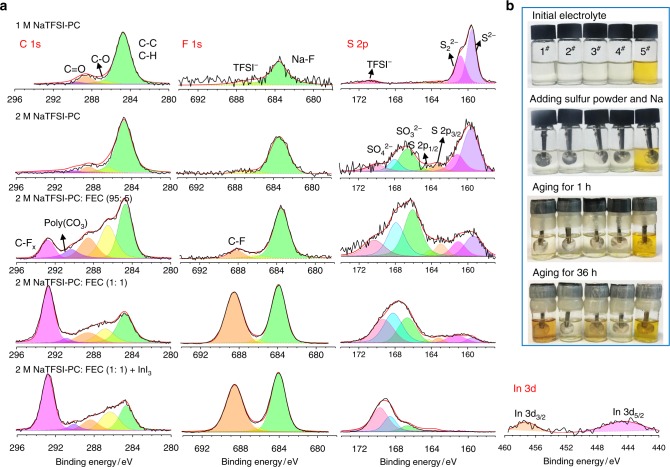

무엇을 보여주나: XPS로 cycling 후 Na 표면 화학종을 비교하고, 여러 전해질에서 sulfur/Na를 넣어 self-discharge를 모사했을 때 polysulfide 형성 및 색 변화가 어떻게 다른지 관찰합니다.
핵심 해석: 최적 전해질에서는 F-rich SEI와 In-related species가 확인되어 음극 보호층 형성을 지지합니다. 또 시각적/분광학적 비교에서 polysulfide 용해가 덜 일어나 셔틀이 약해졌음을 보여줍니다.
왜 중요한가: 상온 Na–S에서 셔틀 억제는 거의 모든 성능의 출발점입니다. 이 그림은 용량 개선이 우연한 결과가 아니라, 실제로 용해·부식 메커니즘이 완화되었다는 직접 근거를 제공합니다.
Figure 4 — 반응 경로와 분극 감소

원 논문 Figure 4

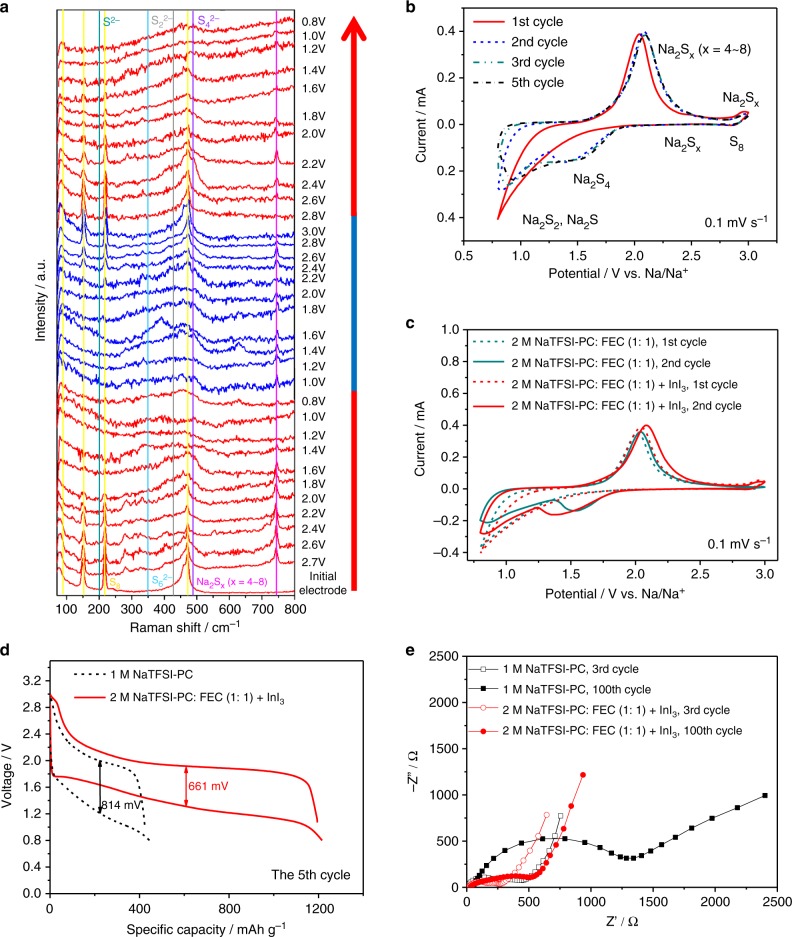

무엇을 보여주나: ex-situ Raman, CV, charge/discharge 곡선, EIS를 통해 Na–S 반응이 어떻게 진행되고, 최적 전해질이 분극과 계면저항을 얼마나 줄이는지 보여줍니다.
핵심 해석: 저자들은 InI3가 I−/I3− redox mediator로 작동해 Na₂S의 재산화를 더 쉽게 만든다고 해석합니다. 실제로 최적 전해질은 초기 Coulombic efficiency와 전압 히스테리시스에서 개선을 보였고, 100사이클 후에도 계면저항 증가가 상대적으로 작았습니다.
왜 중요한가: 많은 Na–S 연구가 “셔틀 억제”까지만 말하는데, 이 그림은 충전 비가역성까지 줄였다는 점에서 한 단계 더 나아갑니다. 즉, 단지 새는 황을 막은 것이 아니라 Na₂S ↔ polysulfide 변환 kinetics까지 손댄 것입니다.
Figure 6 — 장기 사이클·율특성·문헌 비교

원 논문 Figure 6

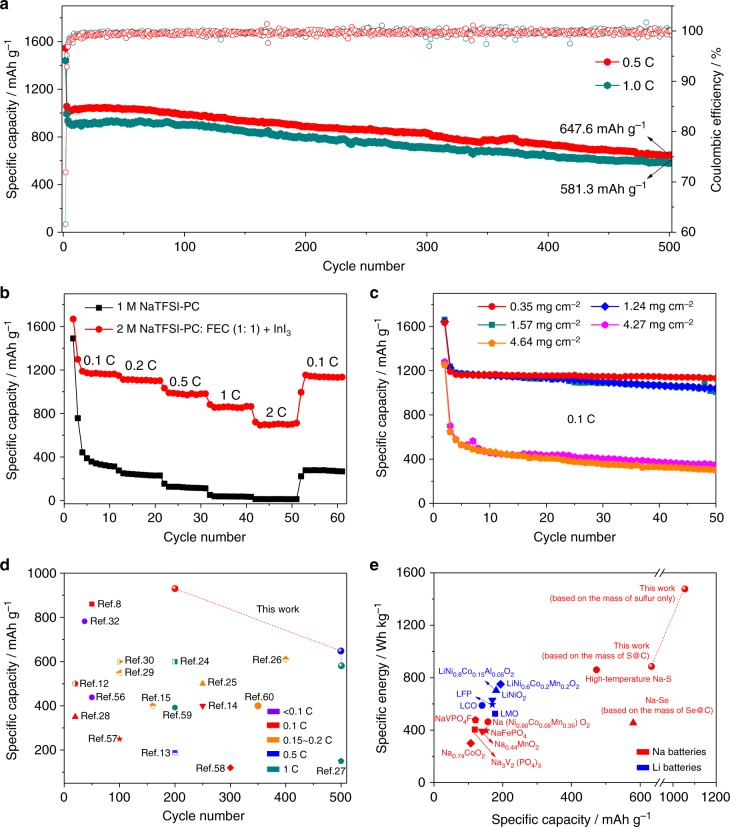

무엇을 보여주나: 0.5 C와 1 C에서 약 500사이클 장기 성능, 다양한 C-rate에서의 용량, sulfur loading 변화, 그리고 기존 room-temperature Na–S 문헌 및 다른 Na/Li 계열 배터리와의 성능 비교를 포함합니다.
핵심 해석: 0.5 C에서 648 mAh g⁻¹, 1 C에서 581 mAh g⁻¹를 약 500사이클 후에도 유지했고, 2 C에서도 699 mAh g⁻¹를 확보했습니다. 문헌 비교에서 이 논문은 당시 room-temperature Na–S 중 상위권 practical specific capacity와 energy density를 제시했습니다.
왜 중요한가: 앞선 메커니즘 분석이 실제 장수명/고율 성능으로 이어졌는지 최종 검증하는 그림입니다. 논문의 임팩트는 결국 여기서 완성됩니다.
5. 논문의 신규성
- 상온 Na–S의 문제를 단일 첨가제나 cathode host 개선이 아니라 multifunctional electrolyte architecture로 해결
- FEC의 역할을 “SEI 형성”뿐 아니라 polysulfide 용해도 조절 관점까지 연결
- InI3를 redox mediator + anode passivation precursor의 이중 기능으로 활용
- 실험 결과를 XPS/Raman/EIS/visualization/DFT로 연결해 메커니즘 설득력이 높음
6. 한계와 비판적 해석
- 초기 Coulombic efficiency가 0.1 C에서 79.1%로 여전히 낮습니다. 실제 시스템 적용에는 초회 손실 관리가 필요합니다.
- Na 금속 음극 기반이라, pouch-cell 수준의 안전성/제조성 검증은 별도 과제입니다.
- 보고된 대표 성능 중 일부는 비교적 낮은 sulfur loading(~0.36 mg cm⁻²)에서 제시되어, 실제 고면적부하 조건으로의 확장이 더 중요합니다.
- 전해질 조성이 복합적이라 성능은 좋지만, 비용·공정 단순성·장기 화학 안정성은 후속 검증이 필요합니다.
- 에너지밀도 계산이 주로 cathodic active material 기준이므로, full-cell pack 수준 성능으로 곧바로 환산하면 과대평가될 수 있습니다.
7. 실용적 함의
이 논문은 상온 Na–S를 “고온 Na–S의 값싼 대체재”가 아니라, 계면 설계가 잘 되면 저비용·고에너지 저장계로 발전할 수 있는 플랫폼으로 보여줍니다. 특히 EV보다는 대규모 stationary storage 쪽에서 경제성과 자원성 측면의 의미가 큽니다. 또한 이 전해질 설계 철학은 Na–O₂, Na–Se, Na–I 계열 같은 다른 conversion-type sodium batteries로 확장 가능성이 있습니다.
8. 결론
이 논문의 진짜 공헌은 단순히 “상온 Na–S 성능이 좋았다”가 아닙니다. ★고농도 염 + FEC + InI3를 묶은 전해질 설계가 polysulfide shuttle 억제, Na 음극 안정화, Na₂S charging kinetics 개선을 한 번에 달성할 수 있음을 보여줬다는 데 있습니다. (리튬메탈배터리에서도 고농도 염에 대한 중요도는 하기 논문에서도 언급하고 있습니다.) 그래서 이 논문은 상온 sodium–sulfur 배터리 연구에서 매우 중요한 기준점으로 남아 있습니다.
https://limitsinx.tistory.com/378
Final summary
One-line core summary: 이 논문은 상온 Na–S 배터리의 핵심 병목을 다기능 전해질 설계로 동시에 해결해, 높은 용량과 긴 수명을 함께 달성했습니다.
Novelty summary: FEC, 고농도 NaTFSI, InI3를 조합해 shuttle 억제·SEI 안정화·redox mediation·anode passivation을 하나의 electrolyte architecture 안에 통합했습니다.
Practical takeaway: 차세대 금속-황계 배터리는 cathode host 하나보다 electrolyte-centered interfacial design이 성능 향상에 더 큰 레버가 될 수 있습니다.
Main limitations: 낮은 초기 CE, Na metal 의존성, 낮은 대표 sulfur loading, full-cell/scale-up 검증 부족이 남습니다.
