Data-driven prediction of battery cycle life before capacity degradation

카테고리: Battery-AI
DOI: 10.1038/s41560-019-0356-8
원문: https://www.nature.com/articles/s41560-019-0356-8
공개 PDF: https://web.mit.edu/braatzgroup/Severson_NatureEnergy_2019.pdf

---

Dense 5-line summary

1. 이 논문은 LFP/graphite 상용 원통형 셀 124개를 72개의 고속충전 조건에서 시험해, 초기 100사이클의 방전 전압 곡선만으로 전체 수명(80% 용량 도달 시점)을 예측할 수 있음을 보였다.
2. 핵심은 단순 용량 감소량이 아니라 서로 다른 두 초기 사이클의 Q(V) 곡선 차이 ΔQ(V)=Q100(V)-Q10(V)에서 요약 통계량을 뽑는 것이다.
3. 특히 ΔQ(V) 분산(log variance) 하나만으로도 수명과 매우 강한 상관을 보였고, 정량 예측 오차는 테스트 기준 약 9.1% 수준까지 내려갔다.
4. 저자들은 이 특징이 초기에는 용량 감소로 잘 드러나지 않는 음극 열화(LAMdeNE), 리튬 재고 손실(LLI), 고속 충전 시의 전압 곡선 이동/퍼짐을 반영한다고 해석한다.
5. 실무적으로는 긴 수명시험을 끝까지 기다리지 않고도 빠른 충전 정책 탐색, 셀 선별/등급화, 개발 가속화가 가능하다는 점이 가장 큰 의미다.

---

1. 왜 이 논문이 중요한가

배터리 수명 평가는 원래 매우 느리다. 셀을 수백~수천 사이클 돌려 80% 용량에 도달할 때까지 기다려야 하므로, 충전 조건 최적화·신규 공정 검증·셀 선별·BMS용 조기 진단이 모두 병목에 걸린다. 이 논문은 “초기 100사이클, 심지어 분류 문제에서는 5사이클”만 보고 장기 수명을 예측하는 데이터 기반 방법을 제시했다. 배터리 과학과 AI가 만나는 지점이 아주 선명한 논문이다.

---

2. 논문의 질문과 한 줄 답

질문: 아직 용량 열화가 거의 시작되지 않은 초기 데이터만으로도, 고속충전된 상용 리튬이온 셀의 전체 cycle life를 정확히 예측할 수 있는가?

답: 가능하다. 단, 단순 용량값보다 초기 방전 전압곡선의 변화 형태를 요약한 특징이 훨씬 강력하다.

---

3. 실험 데이터셋: AI가 배운 대상

• 셀: A123 APR18650M1A 상용 LFP/graphite 18650 셀 124개
• 정격: 1.1 Ah, 3.3 V
• 온도 환경: 30°C 챔버
• 충전 정책: 72개의 one-step / two-step fast-charge policy, 평균 충전율 약 3.6C~6C, 0→80% SOC 충전시간 약 9~13.3분
• 공통 충전 후반부: 80→100% SOC는 1C CC-CV, 3.6 V, cutoff C/50
• 방전 조건: 모두 동일하게 4C CC-CV, 2.0 V cutoff, cutoff C/50
• 측정 신호: 전압, 전류, 셀 캔 온도, 내부저항
• 전체 규모: 약 96,700 cycles
• 목표값(output): cycle life = 정격용량의 80% state-of-health에 도달할 때까지의 사이클 수
• 수명 범위: 약 150~2,300 cycles

중요한 점은 저자들이 단지 데이터를 “모은” 것이 아니라, 수명을 넓게 펼치는 충전 정책 공간을 의도적으로 설계해 학습 가능한 데이터셋을 만들었다는 점이다. AI의 성능은 모델뿐 아니라 데이터 생성 설계에서 크게 좌우된다는 메시지도 담고 있다.

---

4. 입력과 출력: 모델이 실제로 본 것

입력(input)은 첫 100사이클 안에서 얻은 시계열/곡선 데이터다. 특히 각 cycle의 방전 전압곡선을 Q(V) 형태로 표준화했다. 즉, 전압 V를 기준축으로 두고, 그 전압까지 방전된 용량 Q를 본다. 모든 방전 곡선을 3.5→2.0 V 구간의 1,000개 선형 간격 전압점으로 보간해, 셀끼리 직접 빼거나 비교할 수 있게 만들었다.

출력(output)은 로그 스케일에서 학습된 cycle life 예측값이다. 본문에서는 회귀(regression)와 이진 분류(classification)를 둘 다 수행했다.

---

5. 핵심 아이디어: ΔQ(V) Feature Engineering

논문의 핵심 표현은 ΔQ(V) = Q100(V) - Q10(V) 이다. 즉, 10번째와 100번째 방전 전압곡선이 전압축 전 범위에서 얼마나 달라졌는지를 본다. 셀마다 이 곡선의 모양이 다르며, 저자들은 이 함수 자체를 직접 딥러닝에 넣기보다, 해석 가능한 요약 통계량으로 압축했다.

특징군후보 특징물리/화학적 의미

ΔQ100-10(V) 기반	minimum, mean, variance, skewness, kurtosis, value at 2V	초기 10→100사이클 사이에 방전 전압곡선이 어디서 얼마나 이동/왜곡/퍼지는지 요약. 전극 평형전위 변화, 과전압 증가, 반응/전달 비균일성, 일부 SOC 구간의 열화 민감성을 반영.
용량 fade 곡선 기반	cycle 2 용량, cycle 2~100 선형기울기/절편, cycle 91~100 기울기/절편, 최대용량-2사이클 용량 차이 등	전통적 수명지표. 하지만 초기 100사이클에서는 용량 감소가 매우 작아 정보량이 제한적.
추가 운전/상태 특징	첫 5사이클 평균 charge time, 온도 적분, 내부저항 최소값, 내부저항 변화량 등	급속충전 스트레스, 발열, 저항 증가, 반응 속도 제한과 같은 동역학적 열화 신호를 반영.

---

6. 왜 이런 특징이 화학적으로 의미가 있는가

이 논문은 단순히 “상관만 높다”고 끝나지 않는다. 왜 ΔQ(V)가 잘 듣는지를 배터리 화학으로 해석한다.

• LAMdeNE (loss of active material of the delithiated negative electrode): 흑연 음극의 탈리튬 상태 활성물질이 사실상 줄어드는 모드다. 이 경우 초기에는 총 방전용량이 거의 안 줄어도 리튬이 저장되는 전위 구간이 이동한다. 즉, 용량 곡선보다 전압곡선이 먼저 바뀐다.
• LLI (loss of lithium inventory): 가용 리튬 재고가 줄면 곡선이 이동하고, 특정 SOC/전압 구간에서 usable capacity window가 달라진다.
• 리튬 도금(plating) 전조: 음극 활성부위가 줄어들수록 남은 활성부위의 국소 전류밀도가 높아지고, 고속충전에서 plating 위험이 증가한다. 초기에 전압곡선 변화가 크던 셀은 이후 급격한 용량붕괴로 이어질 가능성이 커진다.
• 발열·저항·속도론 효과: 고율 방전 전압곡선은 평형전위뿐 아니라 저항 증가, 과전압, 이온전달 제한, 전극 내 비균일성도 함께 담는다. 따라서 ΔQ(V)의 분산은 “어느 전압 구간에서 에너지 손실/전압 왜곡이 더 불균일하게 커졌는가”를 간접적으로 보여준다.

저자들은 특히 ΔQ(V) 분산이 전압에 따른 에너지 소산의 비균일성을 반영한다고 해석한다. 분산이 크다는 것은 어떤 SOC/전압 영역은 많이 변하고 어떤 영역은 덜 변했다는 뜻이며, 이는 균일한 단순 노화보다는 특정 반응구간에 집중된 열화를 시사한다.

---

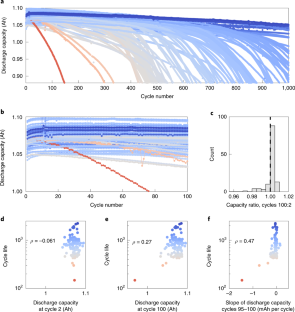

Figure 1. 왜 단순 용량 특징만으로는 부족한가

핵심 메시지: 첫 100사이클 동안은 수명이 아주 다른 셀들도 방전용량이 거의 비슷하다. cycle 2 용량, cycle 100 용량, cycle 95~100 기울기와 수명 간 상관은 약하거나 중간 수준에 불과하다.

왜 중요한가: 많은 현장 접근은 “초기 용량이 큰 셀이 오래 간다”거나 “초기 fade slope를 보면 된다”고 가정하지만, 이 논문은 그 가정이 fast-charge LFP/graphite 조건에서는 성립하지 않음을 보여준다. 초기엔 오히려 81% 셀에서 cycle 100 용량이 cycle 2보다 증가했다. 이는 음극 overhang 관련 capacity recovery 효과 때문이다. 즉, 용량만 보면 열화가 아직 침묵하고 있다.

Figure 2. ΔQ(V) 분산 하나로도 수명이 드러난다

무엇을 보여주나: 같은 셀의 cycle 10과 cycle 100 방전곡선을 빼서 만든 ΔQ100-10(V)를 각 셀마다 그리면, 셀 수명에 따라 곡선 패턴이 체계적으로 달라진다. 특히 그 분산(log variance)은 cycle life와 매우 강한 음의 상관(ρ≈−0.92~−0.93)을 보였다.

화학적 해석: 수명이 짧은 셀은 초기 90사이클 동안 이미 특정 전압 구간에서 전압-용량 곡선이 더 크게 찌그러지고 이동한다. 이는 활물질 접근성 변화, 리튬 재고 손실, 속도론 악화가 이미 시작됐음을 뜻한다.

AI 관점: 딥러닝이 아니라도, 잘 설계된 특징 하나가 엄청난 예측력을 낼 수 있음을 보여준다. 이 논문의 진짜 혁신은 복잡한 모델보다 표현 선택(feature representation)에 있다.

---

7. 사용한 모델: 복잡한 신경망이 아니라 해석 가능한 regularized linear model

저자들은 elastic net을 사용했다. 목적은 두 가지다. 첫째, 표본 수(훈련 41셀)가 특징 수보다 작거나 비슷한 상황에서 과적합을 줄이기 위함. 둘째, 서로 상관된 특징들 사이에서 희소한 해를 골라 해석 가능성을 유지하기 위함이다.

• 훈련/검증/테스트 분할: 훈련 41셀, primary test 43셀, secondary test 40셀
• 왜 secondary test가 중요하나: 모델 개발 후 생성된 데이터라 진짜 일반화 평가에 가깝다.
• 타깃 변환: cycle life의 로그값 예측
• 하이퍼파라미터 선택: 4-fold cross-validation + Monte Carlo sampling

이 선택은 배터리 분야에서 매우 실용적이다. 온라인 예측 시 필요한 계산량이 작고, 어떤 특징이 중요했는지 해석할 수 있기 때문이다.

Table 1. 세 가지 회귀 모델의 성능 비교

모델사용 특징Primary test 평균오차Secondary test 평균오차의미

Variance	log variance of ΔQ100-10(V) 1개	14.7% (outlier 제외 13.2%)	11.4%	특징 하나만으로도 강력
Discharge	방전 정보 기반 6개 선택 특징	13.0% (outlier 제외 10.1%)	8.6%	전압곡선+기본 방전 특징 조합이 가장 안정적
Full	전체 후보 중 9개 선택 특징	14.1% (outlier 제외 7.5%)	10.7%	추가 온도/저항 데이터가 더해졌지만 소표본과 calendar aging 차이로 secondary set 이득은 제한

해석: 가장 중요한 결론은 “정확도가 약간 더 높으냐”가 아니다. 고속충전 수명이라는 아주 어려운 문제에서, 용량 감소가 보이기 전 단계에 이미 예측 가능 신호가 존재한다는 사실이 훨씬 중요하다.

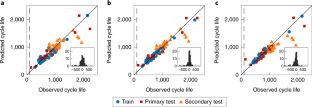

Figure 3. 관측 수명 vs 예측 수명

핵심 메시지: variance 단일특징 모델도 상당수 점이 대각선 근처에 놓이며, discharge/full 모델은 더 촘촘해진다. 즉, 조기 예측이 단순 경향 맞추기가 아니라 정량 예측으로도 작동한다.

왜 중요한가: 산업에서는 “이 셀이 500사이클 정도 갈지 1500사이클 갈지”를 빠르게 알아야 한다. Figure 3은 모델이 수명 전 범위에서 usable한 분해능을 갖는다는 시각적 증거다.

---

8. ★분류 문제: 단 5사이클만으로도 고/저수명 구분

저자들은 더 실용적인 설정도 시험했다. 550 cycles를 임계값으로 high-lifetime vs low-lifetime 이진 분류를 만들고, 첫 5사이클 데이터만 사용했다.

분류 모델입력Primary test 정확도Secondary test 정확도해석

Variance classifier	var(ΔQ5-4(V)) 1개	78.6%	97.5%	극초기에도 분산 특징이 유효
Full classifier	18개 후보 중 4개 선택	92.7%	97.5%	셀 선별/등급화에 매우 유망

분류용 full classifier에서 선택된 4개 특징 중 저자들이 본문에서 강조한 것은 온도 적분, 그리고 ΔQ5-4(V)의 minimum / variance다. 즉, 5사이클 수준에서는 전기화학 곡선 변화뿐 아니라 발열 누적도 중요한 조기 경고 신호다.

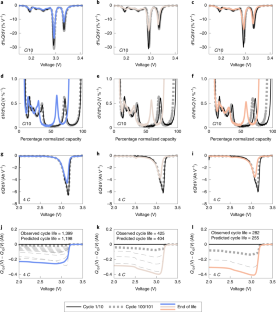

Figure 4. 왜 전압곡선 특징이 화학적으로 설득력 있는가

무엇을 보여주나: 서로 다른 fast-charge 조건(4C/4C, 6C/4C, 8C/4C)에서 저율 진단곡선(dQ/dV, dV/dQ)과 고율 ΔQ(V)를 비교한다. 초기→100사이클→수명말기로 갈수록 곡선이 점점 이동하고 찌그러지며, 그 정도가 고율 충전일수록 커진다.

배터리 화학 의미: 이 변화는 LAMdeNE와 LLI가 동시 진행되는 시나리오와 일치한다. 음극 활성영역 감소는 초기에 용량을 크게 깎지 않을 수 있지만, 전위 분포와 리튬 저장 위치를 바꾼다. 결국 남은 활성부위 전류밀도를 올려 plating 및 급격한 수명 저하로 이어진다.

왜 중요한가: 모델이 맞췄다는 사실만이 아니라, 무엇을 보고 맞췄는지를 전기화학적으로 설명해 준다. 이 해석성 때문에 이 논문은 단순 benchmark paper보다 훨씬 가치가 크다.

---

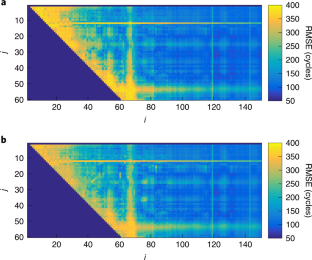

Figure 5. 왜 10→100사이클 비교를 썼는가

핵심 메시지: i, j 사이클을 바꿔가며 var(Q_i(V)-Q_j(V))만으로 예측했을 때 RMSE 지형을 그려보면, 비교적 이른 구간에서도 충분히 좋은 예측이 가능하고 특히 i > 60 부근부터는 인덱스 선택에 아주 민감하지 않다.

의미: 열화 신호가 특정 한 cycle에서만 우연히 잡힌 것이 아니라, 초기 여러 cycle 구간에 걸쳐 일관되게 드러난다는 뜻이다. 또한 LAM 계열 열화가 cycle 수에 대해 비교적 선형적으로 누적된다는 저자 가설과도 맞는다.

---

9. 논문이 사실상 말하는 전체 방법론을 단계별로 다시 쓰면

1. 수명이 넓게 갈리는 fast-charge policy space를 설계한다.
2. 상용 동일 셀 124개를 동일 방전, 상이한 충전 조건으로 긴 수명시험한다.
3. 각 방전곡선을 전압 기준 1,000포인트로 보간해 셀 간 비교 가능한 Q(V) 벡터로 맞춘다.
4. 초기 두 cycle 사이의 차이 함수 ΔQ(V)를 만든다.
5. ΔQ(V)에서 분산 등 통계량을 뽑고, 용량·온도·저항·충전시간 특징을 추가한다.
6. elastic net으로 특징 선택과 회귀를 동시에 수행한다.
7. 개발 중 보지 않은 secondary test로 일반화 성능을 확인한다.
8. 저율 진단곡선과 비교해, 모델이 포착한 신호가 실제 열화 메커니즘과 연결되는지 해석한다.
9.

---

10. 이 논문의 진짜 novelty

• 아주 이른 시점: 대부분 기존 연구는 25% 수준 이상의 눈에 띄는 열화가 진행된 뒤 예측했다. 이 논문은 열화가 거의 안 보이는 시점에서 예측했다.
• 전압곡선 중심 표현: capacity fade curve보다 discharge voltage curve 변형이 더 조기·강력한 신호임을 정량적으로 입증했다.
• 해석 가능한 AI: black-box deep net 대신 feature engineering + elastic net으로 높은 성능과 해석성을 동시에 확보했다.
• 메커니즘 연결: 통계 모델 성능을 LAMdeNE, LLI, plating 위험 증가와 연결해 설명했다.
• 실험 설계와 AI의 결합: 모델만이 아니라 학습 가능한 데이터셋 설계 자체를 중요한 공헌으로 제시했다.
•

---

11. 한계와 주의점

• 화학/포맷 제한: LFP/graphite 상용 셀, 특정 18650 포맷, 특정 fast-charge window에서 얻은 결과다. 다른 화학계(NMC, Si-graphite 등)로 곧바로 일반화하면 위험하다.
• 운전 조건 제한: 방전 조건은 고정이고 충전 조건만 크게 바뀌었다. 실제 EV는 온도·휴지·방전 부하가 더 다양하다.
• 데이터 규모는 크지만 현대 AI 기준으론 여전히 작다: 124셀은 배터리 실험으로는 크지만, 통계 변동성과 batch bias를 완전히 없애기엔 충분치 않다.
• secondary set calendar aging 차이: 후속 배치가 약 1년 더 오래 저장돼 있었고, 초기 용량 분포가 달라 일부 특징에 bias를 줬다.
• 직접적인 메커니즘 분해는 아님: ΔQ(V)는 강력하지만 여러 현상이 합쳐진 신호다. 해석은 plausible하지만 완전한 인과 분해는 아니다.
•

---

12. 실무적 의미

• 배터리 개발: 몇 달~몇 년 걸리는 수명시험을 기다리지 않고 충전정책 후보를 빠르게 스크리닝 가능
• 제조: 출하 전 짧은 초기 cycling만으로 셀 선별/등급화 가능성
• BMS/운영: 온라인 잔존수명 예측의 입력을 단순 capacity trend에서 voltage-shape feature로 확장해야 함을 시사
• 연구전략: 물리 기반 모델과 AI를 대립시키기보다, 메커니즘을 반영하는 feature representation을 설계하는 hybrid 철학이 효과적

Supplementary Table 1. 회귀 모델의 전체 후보 특징 재구성

구분후보 특징Variance modelDischarge modelFull model

ΔQ100-10(V)	Minimum		✓	✓
ΔQ100-10(V)	Mean
ΔQ100-10(V)	Variance	✓	✓	✓
ΔQ100-10(V)	Skewness		✓
ΔQ100-10(V)	Kurtosis		✓
ΔQ100-10(V)	Value at 2V
Capacity fade	Slope cycles 2–100			✓ 후보
Capacity fade	Intercept cycles 2–100			✓ 후보
Capacity fade	Slope cycles 91–100
Capacity fade	Intercept cycles 91–100
Capacity fade	Discharge capacity cycle 2		✓	✓
Capacity fade	Max discharge capacity − cycle 2		✓
Capacity fade	Discharge capacity cycle 100
Other	Average charge time first 5 cycles			✓ 후보
Other	Max temperature cycles 2–100
Other	Min temperature cycles 2–100
Other	Temperature integral cycles 2–100			✓ 후보
Other	Internal resistance cycle 2
Other	Minimum internal resistance cycles 2–100			✓ 후보
Other	Internal resistance difference cycle 100 − cycle 2			✓ 후보

표시는 본문/보충자료에서 확인 가능한 범위를 중심으로 재구성했다. 핵심 메시지는 후보 특징 전체보다, 전압곡선 변형 특징이 모델의 중심축이었다는 점이다.

---

13. 최종 정리

One-line core summary: 이 논문은 초기 고율 방전 전압곡선의 미세한 변화, 특히 ΔQ(V) 분산이 배터리의 장기 수명을 조기에 드러낸다는 것을 데이터와 전기화학 해석으로 함께 입증했다.

Novelty summary: 용량 감소가 거의 없는 초기에, 해석 가능한 AI 특징공학으로 cycle life를 예측했고 그 신호를 LAMdeNE/LLI/plating 위험과 연결했다.

Practical takeaway: 빠른 충전 조건 탐색, 셀 grading, 조기 불량 탐지에는 단순 capacity trend보다 voltage-shape feature가 훨씬 유용하다.

Main limitations: 특정 화학계·포맷·운전 조건에 한정되며, 다중 현상이 섞인 신호라 완전한 메커니즘 분해까지는 아니다.
