[Nature Comm-2015] High rate and stable cycling of lithium metal anode

High rate and stable cycling of lithium metal anode

Jiangfeng Qian et al. · Nature Communications 6, 6362 (2015) · DOI: 10.1038/ncomms7362

dense summary

이 논문은 리튬금속 음극의 고질적 문제였던 dendrite growth와 낮은 Coulombic efficiency를, 고농도 ether 전해질(4 M LiFSI in DME)로 크게 완화해 고속·장수명 cycling을 구현한 매우 중요한 논문입니다.
핵심 성과는 4 M LiFSI-DME에서 Li|Li 셀을 10 mA cm⁻²로 6,000 cycles 이상, Cu|Li 셀을 4 mA cm⁻²로 1,000 cycles 이상 평균 CE 98.4%로 구동했다는 점입니다.
저자들은 성능 향상의 핵심 원인을 “전도도가 최대인 희석 전해질”이 아니라, 자유 용매 감소로 인한 환원 안정성 향상 + 높은 Li⁺ 농도 자체가 주는 plating/stripping 속도 이점에서 찾습니다.
즉 이 논문은 고농도 전해질이 점도와 전도도 면에선 불리해 보여도, 실제 리튬금속 음극 안정화에는 오히려 더 유리할 수 있음을 보여준 전환점 논문입니다.
실무적으로는 리튬금속 전지에서 rate capability는 단순 bulk conductivity 최대화 문제가 아니라, 계면 반응성과 solvation 구조까지 포함한 전해질 구조설계 문제라는 점을 분명히 했습니다.

---

1. 왜 중요한가

리튬금속은 이론용량 3,860 mAh g⁻¹, 가장 낮은 전위, 낮은 밀도 덕분에 이상적인 음극처럼 보입니다. 하지만 실제 rechargeable system에서는 plating/stripping 반복 중 dendrite가 자라고, 전해질과 계속 반응해 side reaction이 누적되며, CE가 낮아져 금방 망가집니다. 그래서 상용화는 graphite 쪽이 승리했습니다. 이 논문은 그 오래된 병목을 전해질 구조설계로 뚫어보려 한 대표 사례입니다.

---

2. 이 논문의 질문

• 왜 리튬금속은 고속 cycling에서 쉽게 망가지는가?
• 전해질 농도와 solvation 구조를 바꾸면 dendrite와 부반응을 동시에 줄일 수 있는가?
• 전도도가 최고인 희석 전해질이 정말 rate capability에도 최선인가?

---

3. 실험 설계

• 비교 전해질: 1 M LiPF6-PC, 1 M LiFSI-PC, 1 M LiFSI-DME, 4 M LiFSI-DME 등
• 핵심 시스템: 4 M LiFSI in DME (고농도)
• 평가 셀: Cu|Li, Li|Li
• 평가 항목: plating morphology, cyclic voltammetry, voltage profile, CE, long-term cycling, SEI morphology, MD simulation 기반 solvation 구조 해석

이 논문의 강점은 electrochemistry만 한 것이 아니라, morphology 관찰과 MD simulation을 같이 붙여서 왜 고농도 전해질이 통하는지까지 설명했다는 점입니다.

---

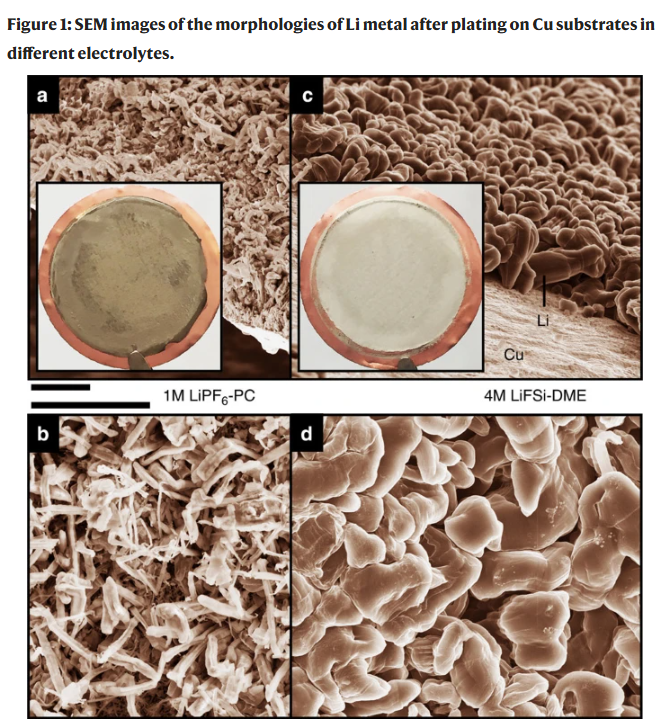

Figure 1 [원문 figure]

이 그림이 보여주는 것: Li를 Cu 위에 도금했을 때 PC계 전해질과 LiFSI-DME 전해질에서 morphology가 얼마나 다른지 SEM으로 비교합니다.

핵심 해석: carbonate계 전해질에선 needle-like dendritic morphology가 강하고, 고농도 LiFSI-DME에선 훨씬 둥글고 nodule-like한 morphology가 나옵니다. 즉 separator를 찌르기 쉬운 가느다란 침상 구조가 아니라, 상대적으로 완만하고 표면적이 작은 구조가 형성됩니다.

왜 중요한가: surface area가 작아지면 side reaction이 줄고, dendrite penetration risk도 낮아집니다. morphology 개선이 단순 “예쁘다”가 아니라 CE와 safety에 직접 연결됩니다.

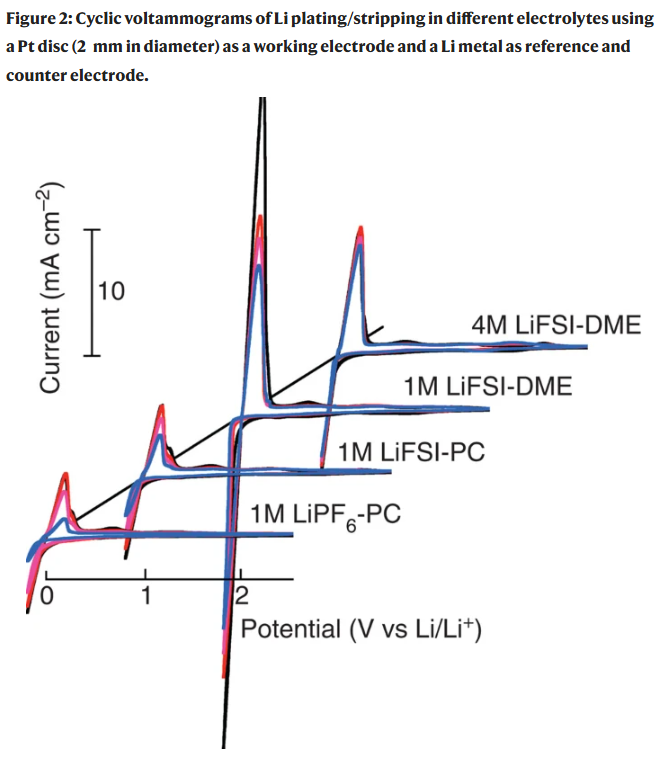

Figure 2 [원문 figure]

이 그림이 보여주는 것: Pt 전극에서 Li plating/stripping CV를 비교해 전해질 농도와 용매가 kinetic stability에 어떤 영향을 주는지 보여줍니다.

핵심 해석: 1 M LiFSI-DME는 초기 peak current는 크지만 cycling 중 빠르게 변합니다. 반면 4 M LiFSI-DME는 초기 전류는 상대적으로 낮아도 cycling 중 변화가 훨씬 작고 안정적입니다. 즉 순간 bulk transport보다 반복 안정성이 더 좋습니다.

메시지: ‘전도도 최대 = 최적 전해질’이라는 통념을 깨는 그림입니다.



4. 가장 중요한 결과: 고속 cycling 안정성

이 논문이 유명한 이유는 결과가 아주 직설적이기 때문입니다. 고농도 4 M LiFSI-DME에서 Cu|Li와 Li|Li 모두 장기 cycling 안정성이 크게 좋아졌습니다. 특히 Li|Li 대칭셀에서 10 mA cm⁻²라는 꽤 공격적인 조건으로도 수천 cycle이 가능했다는 점이 강렬합니다.

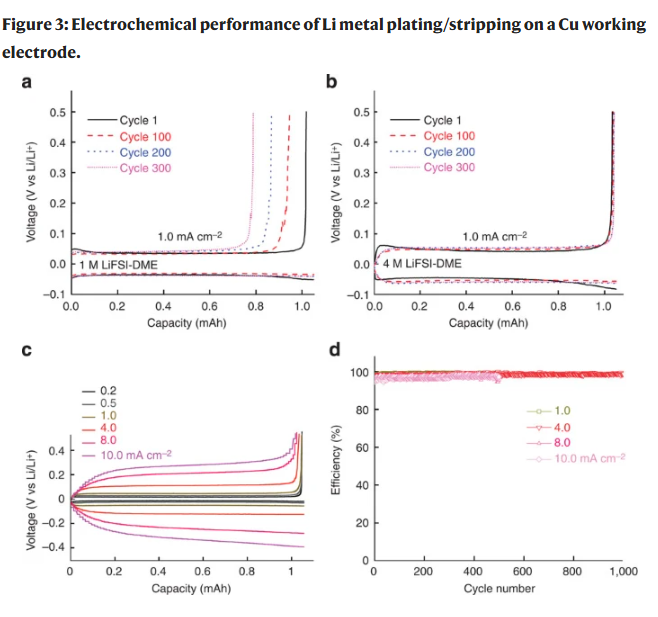

Figure 3 [원문 figure]

이 그림이 보여주는 것: Cu|Li 셀에서 1 M LiFSI-DME와 4 M LiFSI-DME의 voltage profile과 CE를 비교합니다.

읽어야 할 포인트: 1 M에선 cycle이 쌓일수록 stripping recoverability가 빠르게 나빠지고, deposit된 Li 일부가 반응해 dead Li/SEI로 사라집니다. 반면 4 M에선 voltage profile이 훨씬 오래 안정하게 유지되고, 4 mA cm⁻²에서 1,000 cycles 이상, 평균 CE 98.4%라는 성과가 나옵니다.

왜 중요한가: 리튬금속에서 98%대 CE는 좋아 보여도 장기적으로는 충분히 높은 수준이 아니라고 말할 수도 있지만, 이 논문 시점과 고속 조건을 감안하면 매우 큰 진전이었습니다. 특히 “고속에서도 된다”는 점이 핵심입니다.

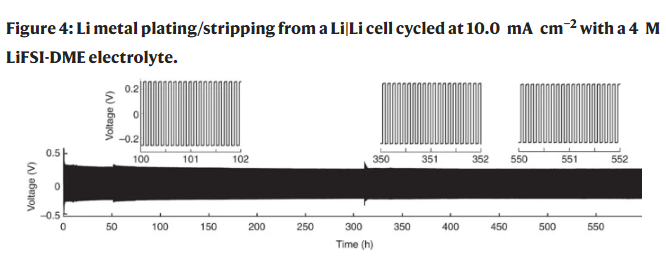

Figure 4 [원문 figure]

이 그림이 보여주는 것: Li|Li 대칭셀에서 10 mA cm⁻²의 매우 높은 전류밀도로 장시간 cycling한 결과입니다.

핵심 수치: 6,000 cycles 이상 안정적으로 구동됩니다.

의미: 단순히 Cu 위에 처음 도금하는 nucleation 문제가 아니라, 실제 plating/stripping 반복 안정성 자체가 크게 개선되었음을 보여줍니다. 리튬금속 음극에서 symmetric cell 결과는 과장되기 쉬운 면도 있지만, 이 정도 수명과 전류밀도는 분명히 강한 데이터입니다.

---

5. 왜 4 M LiFSI-DME가 이렇게 잘 되나

이 논문의 진짜 가치는 “좋은 결과가 나왔다”에서 끝나지 않고, 왜 그런지까지 해석한 데 있습니다. 저자들의 논리는 크게 두 축입니다.

5.1 자유 용매 감소 → 환원 부반응 감소

희석 전해질에서는 uncoordinated solvent가 많아 freshly plated Li와 직접 반응하기 쉽습니다. 반면 고농도 4 M 전해질에서는 Li⁺와 anion이 contact ion pair/aggregate 형태를 많이 이루고, 자유 DME 용매가 크게 줄어듭니다. 그 결과 solvent reduction이 줄고, 대신 anion 유래/조정된 interphase 형성이 쉬워집니다.

5.2 높은 Li⁺ 농도 자체가 high-rate plating에 유리

전도도는 1 M보다 4 M이 낮습니다. 그런데도 실제 rate capability는 더 좋습니다. 저자들은 이 역설을 bulk conductivity 하나로 배터리 속도를 판단하면 안 된다는 근거로 씁니다. 계면에서 실제 plating/stripping을 지배하는 것은 usable Li⁺ availability와 interphase stability까지 포함한 문제라는 것입니다.

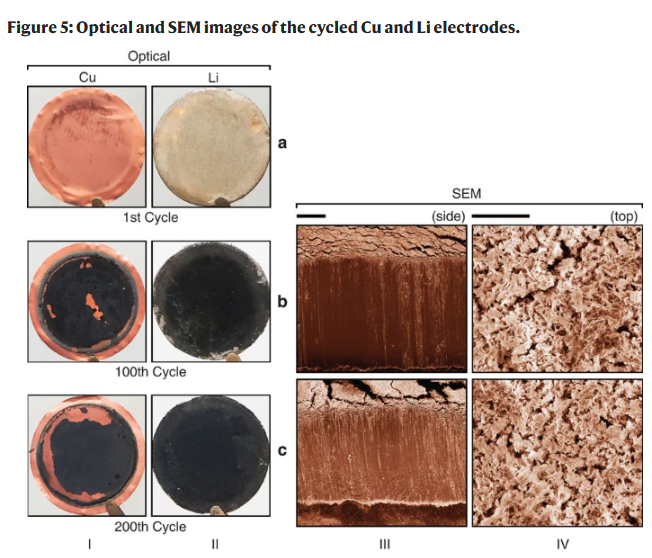

Figure 5 [원문 figure]

이 그림이 보여주는 것: 장기 cycling 후 Cu와 Li 표면에 형성된 검은 SEI 층의 광학/SEM 이미지를 보여줍니다.

핵심 해석: 4 M LiFSI-DME에선 두껍고 무른 부식층이 아니라, 상대적으로 compact하고 표면에 국한된 SEI가 형성됩니다. 내부 깊숙이 porous corrosion이 퍼지는 모습이 적습니다.

왜 중요한가: 리튬금속 음극 실패는 dendrite short만이 아니라 지속적 corrosion과 dead Li 축적도 큽니다. 이 그림은 4 M 전해질이 단순 dendrite 모양만 바꾼 게 아니라, corrosion mode 자체를 바꿨음을 시사합니다.

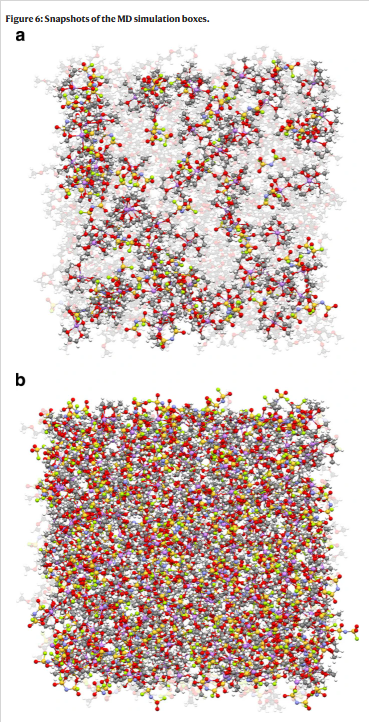

Figure 6 [원문 figure]

이 그림이 보여주는 것: MD simulation으로 1 M과 4 M LiFSI-DME에서 solvation 구조가 어떻게 달라지는지 보여줍니다.

핵심 해석: 1 M에서는 자유 용매와 fully solvated ion이 많지만, 4 M에서는 대부분의 이온이 contact ion pair 혹은 aggregate로 존재합니다. 이 때문에 점도는 올라가고 전도도는 떨어지지만, 반대로 자유 용매가 줄어들어 환원 안정성은 좋아집니다.

이 그림의 진짜 의미: 이 논문은 고농도 전해질이 왜 작동하는지를 ‘salt 많이 넣어서 좋다’ 수준이 아니라, solvation chemistry가 바뀌기 때문이라고 설명합니다. 이후 localized high-concentration electrolyte 개념으로 이어지는 사고의 출발점 중 하나입니다.

---

6. Discussion의 핵심

저자들은 성능 향상의 이유를 세 가지 축으로 정리합니다.

• DME 용매의 상대적으로 낮은 환원 반응성
• LiFSI salt의 높은 이온전도와 유리한 계면화학
• 고농도화로 인한 solvation 구조 변화

하지만 이 셋 중에서도 가장 중요한 것은 세 번째입니다. 왜냐하면 1 M LiFSI-DME만으로는 같은 수준의 안정성이 안 나오기 때문입니다. 즉 solvent와 salt 선택만으로는 부족하고, 농도에 의해 재구성된 coordination environment가 결정적입니다.

---

7. 실무적 의미

• 리튬금속 음극의 병목은 bulk conductivity 하나로 풀리지 않는다.
• 고농도 전해질은 점도/비용/젖음성 불리함이 있어도, 계면 안정성 관점에서는 매우 강력할 수 있다.
• 이 논문은 이후 high-concentration electrolyte, localized high-concentration electrolyte, anion-derived SEI 흐름의 중요한 출발점이다.
• Li-S, Li-metal, 고에너지 차세대 전지에서 electrolyte design이 왜 양극/음극만큼 중요하거나 더 중요한지 잘 보여준다.

---

8. 한계

• 4 M 전해질은 점도와 비용 측면에서 상용화 부담이 있습니다.
• 대칭셀/Li-Cu 셀 결과가 full cell practical condition으로 곧바로 이어지는 것은 아닙니다.
• 98%대 CE는 impressive하지만, 매우 긴 수명 full-cell 상용화 기준으로는 여전히 더 높아야 할 수 있습니다.
• 고농도 전해질의 부피당 에너지/젖음성/저온성능/공정성은 별도 검토가 필요합니다.

---

9. 최종 요약

One-line core: 이 논문은 4 M LiFSI-DME 고농도 ether 전해질이 자유 용매를 줄이고 compact SEI를 형성해, 리튬금속 음극을 고속·장수명으로 cycling하게 만든다는 것을 보여줍니다.

Novelty: 전도도 최대화보다 solvation structure engineering가 리튬금속 음극 안정화에 더 중요할 수 있음을 실험과 MD로 함께 증명했습니다.

Practical takeaways: 리튬금속 전지 전해질 설계는 bulk transport만이 아니라 계면 안정성과 용매 자유도까지 함께 봐야 하며, 고농도 전략은 차세대 전해질 설계의 핵심 축입니다.

Main limitations: 점도·비용·full-cell 확장성 측면에서 추가 검증이 필요하고, symmetric/Li-Cu 결과를 곧바로 상용 조건으로 일반화하면 안 됩니다.

Evidence links

• DOI: https://doi.org/10.1038/ncomms7362
• Article page: https://www.nature.com/articles/ncomms7362
• PDF: https://www.nature.com/articles/ncomms7362.pdf



고농도 전해질은 리튬염을 많이넣기때문에(용매 대비 리튬염이 많음)

용매 분자수에 비해 Li+가 많아져서 용매들이 대부분 Li+주변에 붙잡히게되고, 자유용매가 줄어들게 됩니다.

그래서, 리튬메탈 표면에서 용매가 분해될 확률이 감소하고, 오히려 음이온이 먼저 분해되기 쉬워져서 SEI 조성이 달라지는데, 이때 음이온의 분해로 LiF-rich SEI와 같은 compact SEI가 형성되어 Li-plating/Stripping을 더 균일하게 하여, 장수명을 유도할 수 있습니다.
