[Nature-2015] In-operando high-speed tomography of lithium-ion batteries during thermal runaway

In-operando high-speed tomography of lithium-ion batteries during thermal runaway

Finegan et al., Nature Communications (2015) · DOI: 10.1038/ncomms7924

5-line dense summary

이 논문은 열폭주 중인 18650 NMC 셀 내부를 실시간 고속 X-ray tomography/radiography로 직접 본 매우 중요한 안전 논문입니다.
핵심 발견은 열폭주가 셀 바깥에서 가열돼도 내부 중심부에서 먼저 심화될 수 있고, 가스 포켓 형성→층간 박리→벤트/구조붕괴→내부 단락/급격한 분해라는 구조-열 연동 경로를 따라 진행된다는 점입니다.
특히 내부 지지 구조가 있는 셀은 붕괴가 억제되지만, 없는 셀은 venting 후 구조가 심하게 무너져 압력 해제 방식과 내용물 배출 양상이 완전히 달라집니다.
Radiography는 열폭주가 0.1초 미만의 매우 짧은 시간에 시작·전파·배출될 수 있음을 보여주며, 일부 구간에서는 구리 집전체가 녹아 국부 온도가 1085°C 이상에 도달했음을 시사합니다.
결론적으로 이 논문은 thermal runaway를 단순 온도 문제로 보지 않고, 가스 생성·구조 붕괴·벤트 설계·내부 지지·인접 셀 보호까지 연결해 안전설계를 다시 보게 만든 논문입니다.

---

1. 왜 이 논문이 중요한가

배터리 열폭주 연구에서 큰 어려움은, 가장 중요한 순간이 너무 빠르고 위험해서 셀 내부를 실시간으로 보기 어렵다는 점입니다. 이 논문은 ESRF synchrotron 기반의 고속 X-ray CT와 1,250 fps radiography를 결합해, 열폭주 전조와 전파를 in-operando로 직접 추적했습니다. 즉, 사후 해부(post-mortem)가 아니라 실시간 실패역학을 본 논문입니다.

---

2. 연구 질문

• 열폭주 직전과 직후에 셀 내부 구조는 어떻게 변형되는가?
• 가스 발생, delamination, venting, 구조붕괴, 내용물 분출이 어떤 순서로 이어지는가?
• 셀의 내부 지지 구조와 벤트 설계가 failure mode를 얼마나 바꾸는가?
•

---

3. 실험 설계

• 대상 셀: 상용 LG 18650 NMC 셀 2종 (2.6 Ah, 2.2 Ah), 완전충전 4.2 V
• 유도 방식: 외부 열 남용(external thermal abuse), heat gun으로 >250°C 가열
• 영상화: 고속 tomography 1.25 Hz / 2.5 Hz, radiography 1,250 fps
• 동시 측정: thermal imaging으로 표면 온도 진화 추적
• 중요 비교: 중앙 원통형 지지 구조가 있는 Cell 1 vs 없는 Cell 2

---

4. 핵심 결과 요약

• Cell 1 열폭주: 약 168 s, shell temperature 약 230°C에서 발생
• Cell 2 열폭주: 약 217 s에서 발생
• 둘 다 venting 전후 냉각 흔적(Joule–Thomson effect)이 보임
• 가스 포켓 형성은 shell temperature가 100°C 이상일 때 뚜렷해짐
• separator는 약 130°C 이상에서 기계적 건전성을 잃기 시작
• Cell 1에서는 thermal runaway가 inner layers → outer layers로 퍼짐
• Cell 2에서는 캡 이탈 및 내용물 분출이 빨라서 셀 내부 reaction propagation이 조기에 끊김
• 열폭주-내용물 배출 전체 과정은 어떤 경우 0.1초 미만
• 구리 globule 관찰은 국부 온도가 1085°C 이상이었음을 시사

---

5. 메커니즘: 이 논문이 보여준 열폭주 경로

5.1 1단계 — 초기 가열과 전극계면 반응

90–120°C 구간에서는 SEI 붕괴 및 lithiated graphite–electrolyte 반응이 시작되고, separator가 130°C 부근 이상에서 약해지며 전극 간 기계적 분리가 쉬워집니다. 전해질 분해와 가스 생성이 축적되면서 셀 내부는 점차 압력 vessel처럼 행동합니다.

5.2 2단계 — 가스 포켓 형성과 층간 박리

이 논문의 가장 중요한 구조적 발견 중 하나는 gas pocket입니다. 가스가 전극층 사이에 끼면서 층간 접촉면적을 줄이고, separator/electrolyte 영역에서 delamination을 유도합니다. 이는 단순 부반응 부산물이 아니라, 이후 venting·collapse·short circuit의 전제조건입니다.

5.3 3단계 — venting과 구조붕괴

벤트가 열리면 압력이 빠지는 동시에, 내부 가스는 least-resistance path를 따라 급히 이동합니다. 지지 구조가 없는 Cell 2는 이 과정에서 spiral-wound layers가 크게 붕괴했고, sharp bend가 생기며 내부 단락 위험이 급증했습니다. 즉, ★ venting은 무조건 좋은 것이 아니라, 구조를 어떻게 무너뜨리느냐에 따라 이후 위험을 키울 수도 줄일 수도 있습니다.

5.4 4단계 — 열폭주 개시와 전파

놀라운 점은 열이 바깥에서 들어갔는데도 Cell 1에서 thermal runaway propagation이 중심부에서 바깥으로 진행됐다는 것입니다. 이는 외층이 일종의 단열층처럼 작동해 내부에서 발생한 발열과 단락열이 먼저 누적되기 때문입니다. 따라서 shell temperature만 보고 내부 hottest spot을 추정하면 오판할 수 있습니다.

5.5 5단계 — 내용물 분출이 propagation을 멈출 수도 있음

Cell 2에서는 cap detachment와 내용물 분출이 매우 빨라서 내부 반응이 셀 전체로 퍼지기 전에 상당 부분 끊겼습니다. 역설적으로 uncontrolled rupture가 셀 내부 열생성 총량을 줄이는 방향으로 작용한 것입니다. 다만 실제 팩에서는 그 뜨거운 분출물이 옆 셀에 더 큰 2차 위험을 줄 수 있습니다.

6. Figure/Table 중심 해설

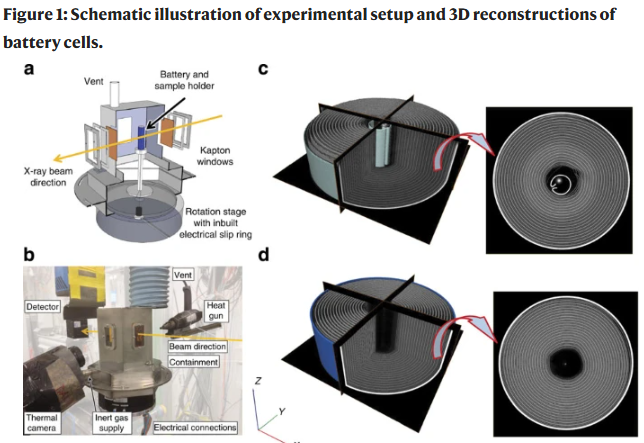

Figure 1 — 실험 셋업 + 두 셀의 내부 구조 차이

이 그림의 핵심은 단순 셀 비교가 아니라, 중앙 지지 구조 유무가 failure mode를 바꿀 수 있다는 설계를 제시한다는 점입니다. Cell 1은 중앙 원통형 지지체가 있고, Cell 2는 없습니다. 이 차이가 뒤에서 structural collapse 양상을 거의 갈라놓습니다.

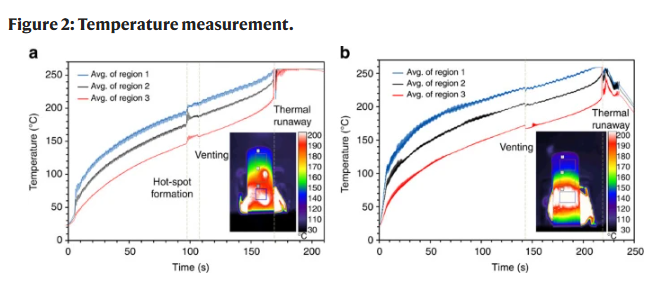

Figure 2 — 표면 온도 프로파일과 hotspot

Cell 1은 약 168초, Cell 2는 약 217초에서 runaway가 나타났습니다. 특히 Cell 1에서 97초 부근 두 hotspot이 갑자기 나타난 것은 심각한 내부 단락 신호로 해석됩니다. 이 부분이 중요한 이유는, thermal camera가 단순 평균 온도뿐 아니라 동적 hotspot 이벤트를 통해 short-circuit precursor를 잡을 수 있음을 보여주기 때문입니다.

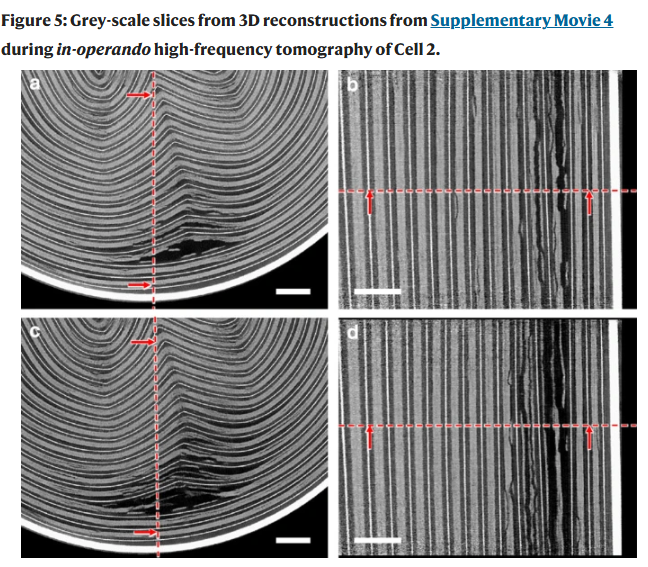

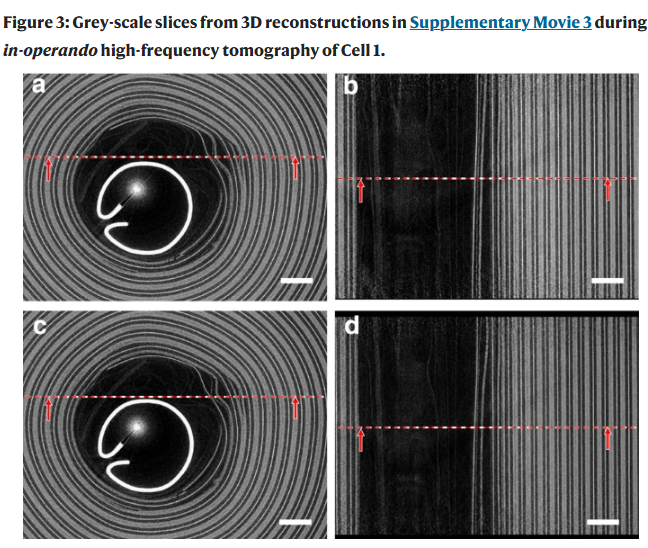

Figure 3 & 5 — 열폭주 직전 15초~1초의 delamination 진화

Cell 1과 Cell 2 모두 separator/electrolyte 영역에서 전극층이 벌어지는 모습이 보입니다. 이 그림들은 “열폭주는 갑자기 터진다”는 직관을 깨고, 실제로는 직전 수초(★) 동안 구조적 예고편이 존재함을 보여줍니다. 특히 Cell 2에서 collapsed region이 넓어지는 것은 venting 후 구조가 무너지며 내부 단락 위험이 커지는 장면입니다.

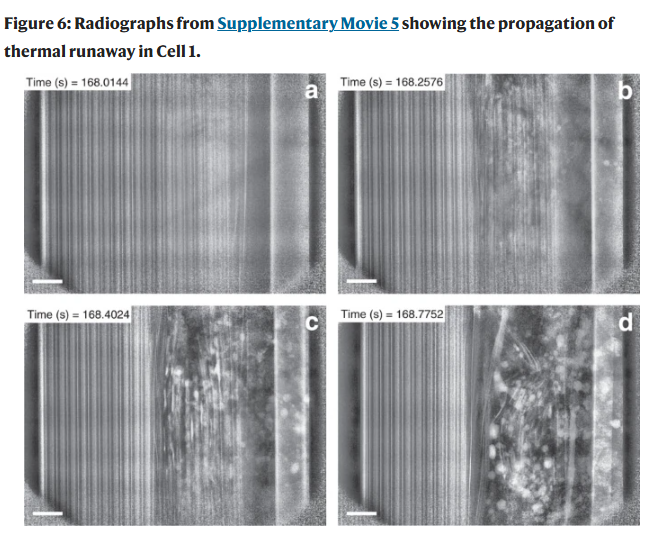

Figure 6 — Cell 1 열폭주의 중심부 개시와 구리 globule

이 논문에서 가장 강렬한 그림입니다. 열폭주가 inner layers에서 시작해 radial outward로 퍼지며, highly attenuating white spots로 보이는 copper globules가 관찰됩니다. 구리가 녹으려면 1085°C가 필요하므로, shell이 230°C 수준일 때도 내부 특정 지점은 700°C 이상 더 뜨거울 수 있다는 뜻입니다. 즉 셀 내부 온도장은 극단적으로 불균일합니다. (0.7초내에 발생)

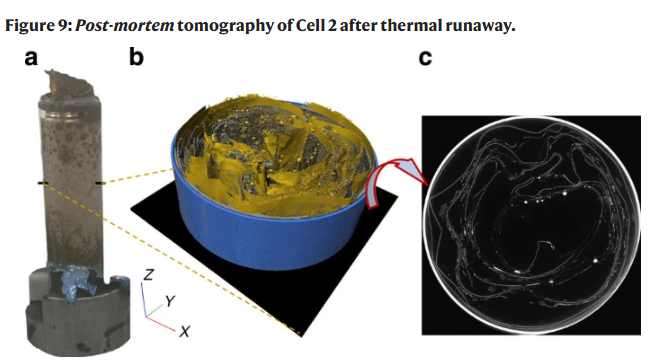

Figure 7 / 9 — Cell 2의 캡 이탈과 조기 분출

Cell 2는 217.60 s 이후 불과 0.1초 미만에 구조 붕괴, 내용물 상향 이동, cap detachment, ejection이 이어집니다. 사후 tomography에서는 구리 foil이 상당 부분 laminar 형태를 유지해, 셀 내부 전체가 Cell 1처럼 완전히 반응한 것은 아님을 보여줍니다. 즉, 조기 분출이 propagation을 끊었습니다.

---

7. 이 논문이 바꾼 해석 포인트

• 열폭주는 단순 thermal event가 아니라 structural event이기도 합니다.
• 가스 생성은 부산물이 아니라 구조 붕괴와 내부 단락을 매개하는 주역입니다.
• 벤트 설계는 압력해제 장치일 뿐 아니라, 실패 방식(failure mode)을 결정하는 핵심 구조 요소입니다.
• 내부 지지체는 붕괴 억제 측면에서 실제 안전 이점을 줄 수 있습니다.
• 열폭주 전파는 외부 가열 방향과 다르게 내부 중심부에서 먼저 심화될 수 있습니다.

---

8. EV/모듈/팩 관점 실무 해석

8.1 셀 설계

• spiral-wound 18650에서 core support의 유무는 안전성에 실질적 차이를 만듭니다.
• 가스 배출 경로가 구조붕괴를 최소화하도록 vent path를 설계할 필요가 있습니다.
• vent clogging 가능성까지 포함해 cap/vent geometry를 봐야 합니다.

8.2 팩 설계

• 셀 내부에서 조기 분출이 propagation을 줄일 수 있어도, 팩 수준에서는 그 분출물이 인접 셀을 가열할 수 있습니다.
• 따라서 heat barrier, intumescent layer, directed vent path 같은 pack-level mitigation이 중요합니다.
• “셀 내부 완화”와 “팩 외부 전이 차단”은 동시에 설계해야 합니다.

8.3 진단/모니터링

• 표면 평균온도만 볼 게 아니라 hotspot emergence를 봐야 합니다.
• venting 직전/직후의 비정상 냉각, 국부 hotspot, 압력 상승 신호는 중요한 조기 경보입니다.
• 실제 BMS가 X-ray를 쓸 수는 없지만, 이 논문은 어떤 내부 현상을 외부 신호로 대체 감지해야 하는지 알려줍니다.
•

---

9. 논문의 한계

• 대상은 18650 NMC 2종으로, pouch/prismatic/high-Ni/LFP에 직접 일반화하면 안 됩니다.
• abuse mode가 external heating 중심이라 overcharge, nail, crush와는 failure sequence가 다를 수 있습니다.
• synchrotron 기반 장비는 연구 도구이지 양산 진단 수단은 아닙니다.
• 질소 분위기에서 수행되었기 때문에, 실제 공기 중 산소 노출 효과는 더 공격적일 수 있습니다.
•

---

10. 최종 요약

한 줄 핵심: 이 논문은 열폭주를 “셀이 뜨거워지는 현상”이 아니라, 가스 생성-층간 박리-벤트-구조붕괴-내부 단락-내용물 분출이 엮인 초고속 구조-열 연동 실패 메커니즘으로 보여줍니다.

Novelty: 열폭주 직전 수초와 발생 직후 0.1초 미만 구간까지 셀 내부를 실시간 시각화해, 중심부 개시·구조붕괴·지지체 효과·구리 용융을 직접 증명했습니다.

Practical takeaways: core support, anti-collapse design, vent clogging 방지, directed venting, pack-level heat barrier, hotspot-oriented sensing이 중요합니다.

Main limitation: 특정 18650 NMC와 외부가열 조건의 결과이므로, 다른 포맷/화학계/abuse mode에는 별도 검증이 필요합니다.

Evidence links

• Nature article: https://www.nature.com/articles/ncomms7924
• PDF: https://www.nature.com/articles/ncomms7924.pdf
• DOI: https://doi.org/10.1038/ncomms7924



굉장히 멋진 논문입니다.

열폭주와 관련된 연구를 하시는분들은 꼭보셔야하는 논문이라고 생각합니다.
