[Nature Comms-2020] A reflection on lithium-ion battery cathode chemistry

A reflection on lithium-ion battery cathode chemistry

Nature Communications (2020) · Arumugam Manthiram
원문: https://www.nature.com/articles/s41467-020-15355-0
DOI: https://doi.org/10.1038/s41467-020-15355-0





한 줄 핵심이 논문은 리튬이온전지 양극의 역사를 나열하는 리뷰가 아니라, 왜 어떤 양극 화학계는 살아남고 어떤 계열은 탈락했는지를 anion band position, 전이금속 redox energy, 구조 안정성, 확산 경로라는 재료화학 언어로 통합 설명한 고영향 cathode 설계 지도입니다.

---

1. 문제 정의

배터리 성능, 안전성, 비용, 수명, EV/ESS 확장성을 동시에 좌우하는 핵심은 cathode chemistry입니다. 그런데 현업과 대중 담론에서는 종종 LCO, NMC, LFP, LNMO 같은 재료명이 성능표처럼 암기될 뿐, 왜 그런 trade-off가 생기는지는 분절적으로 설명됩니다.

논문의 질문
“왜 oxide cathode가 승리했는가, 왜 layered / spinel / polyanion이 서로 다른 응용에서 살아남는가, 그리고 왜 고니켈은 유망하면서도 불안정한가?”

---

2. 이 논문의 핵심 novelty

• sulfide → oxide 전환의 본질을 anion p-band 위치 차이로 설명
• layered / spinel / polyanion을 실용 양극의 3대 축으로 정리
• polyanion 고전압을 inductive effect로 설명
• Ni-rich layered oxide의 장점과 한계를 한 프레임에서 설명

---

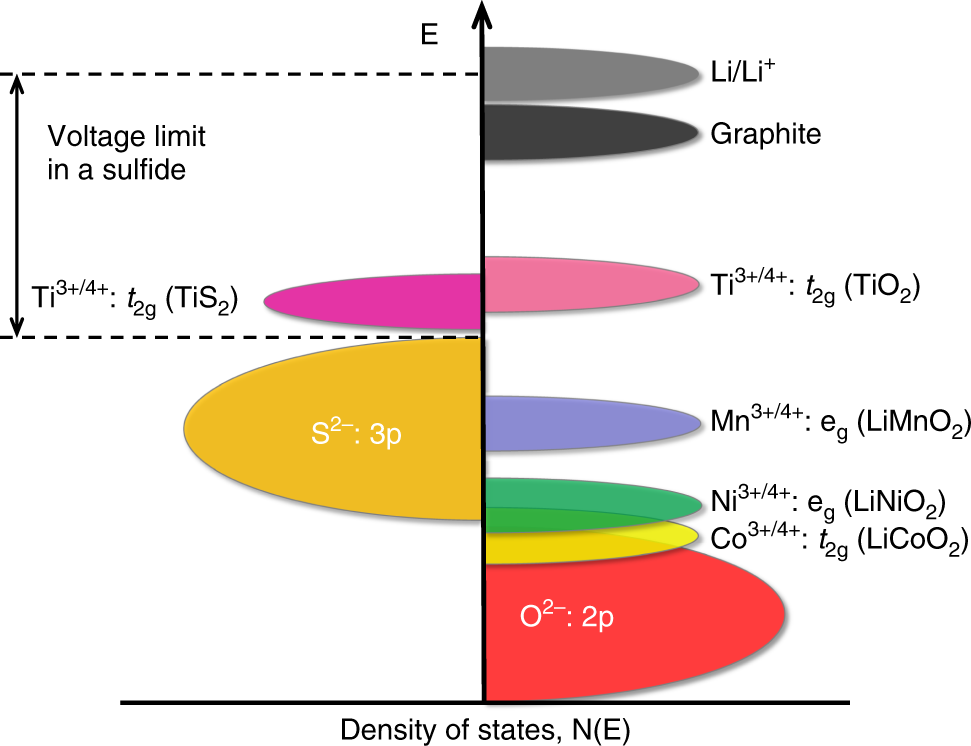

Figure 1 — 왜 oxide cathode가 고전압을 만들 수 있는가

무엇을 보여주나: sulfide의 S 3p band와 oxide의 O 2p band, 그리고 전이금속 redox energy의 상대 위치를 통해 전압 형성 원리를 설명합니다.

왜 중요한가: cathode 전압은 단순 조성표가 아니라 전자구조가 허용하는 redox window의 결과라는 점을 보여줍니다.

논문 핵심과의 연결: 이 그림은 “왜 oxide가 이겼는가”를 가장 압축적으로 설명하는 핵심 그림입니다.



여기서 중요한점은, Sulfide는 3pband로 이미 전자가 높은 에너지를 가지고 있는 상태이기에 전압이 낮고 안정성에 불리하다는점,

Oxide는 O 2pband로 전자가 더 깊은 에너지 상태에서 움직여서 더 높은 전압이 가능하다는점이 핵심입니다.

즉, 전압 = Anion band 위치 + 금속 Redox의 상태위치로 결정됩니다.

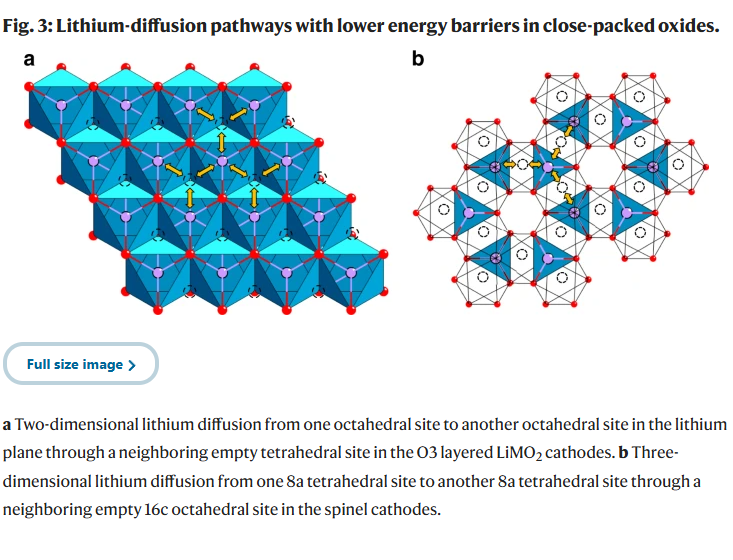

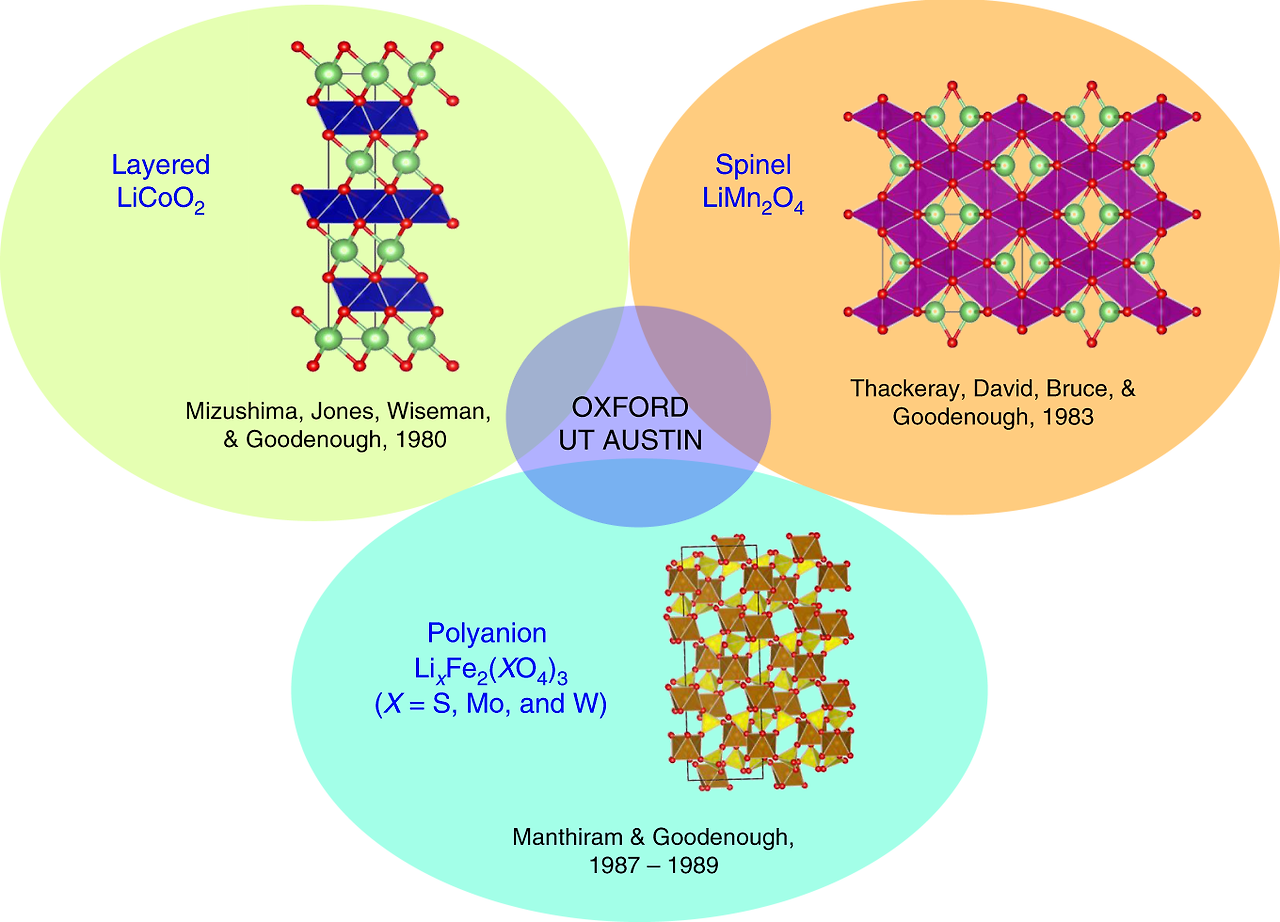

Figure 2 — practical cathode의 세 축: layered / spinel / polyanion

무엇을 보여주나: LiCoO2 계 layered, LiMn2O4 계 spinel, LiFePO4 계 polyanion이 각각 어떤 전압·확산·안정성 특징을 가지는지 비교합니다.

왜 중요한가: 실용 cathode는 결국 세 구조가 각기 다른 trade-off를 제공하며, 응용별 최적 선택이 달라진다는 점을 보여줍니다.



Polyanion이 고전압 설계가 가능한 이유는 inductive effect를 통해 PO4가 전자를 강하게 잡으며, 이 때문에 Fe 같은 금속이 더 높은전압에서 Redox할 수 있기 때문입니다.

직관적으로는, 주변에서 전자를 잡아당기면 금속은 더 높은 전압에서 반응해야합니다.

Figure 3 — 고니켈 layered oxide가 왜 유망하면서 위험한가

무엇을 보여주나: Ni 함량 증가가 용량과 에너지밀도를 높이지만, 구조 불안정·산소 방출·열안정성 저하·air instability를 동시에 키운다는 논지를 정리합니다.

왜 중요한가: EV용 고에너지 cathode 전략의 핵심 딜레마를 가장 잘 보여주는 부분입니다.



Ni-rich layered 가 왜 좋으면서 위험한가

Ni 함량을 늘리면, 좋은점은 Ni2+ -> Ni4+ -> 전자가 많이 이동하게되고, 용량 및 에너지밀도가 높아집니다.

하지만, Cation Mixing에 의해 구조가 무너지기 쉬워지고, 산수 방출, 열폭주 위험 및 공기 노출에도 불안정성이 증가합니다.

따라서, 에너지 밀도를 올리는 대신 구조 안정성을 희생하는 trade-off라고 보시면 됩니다.

---

3. 실무적으로 무엇이 남는가

• LFP: 안전성·수명·비용 강점, ESS/보급형 EV에 유리
• NMC/NCA 계: 높은 에너지밀도, 그러나 표면/열안정성 관리 필요
• Spinel/LNMO 계: 고전압 장점 있지만 계면 안정화가 중요
• Polyanion 계: inductive effect 기반 고전압 설계의 좋은 플랫폼

---

4. 한계

• 새 데이터셋을 제시하는 실험 논문이 아니라 고영향 review/perspective입니다.
• 정량 수치보다 설계 원리와 재료화학적 해석에 강점이 있습니다.

Final Summary

Core: 양극 chemistry의 성공/실패를 구조·전자구조·결합성의 언어로 통합 설명한 논문입니다.

Novelty: oxide 고전압, polyanion inductive effect, Ni-rich layered oxide의 딜레마를 한 설계 프레임으로 묶었습니다.

Takeaway: 앞으로의 cathode 설계는 단순 조성 탐색이 아니라 anion chemistry, 금속-산소 결합, 구조 안정성, 계면 반응성의 동시 최적화 문제입니다.
