[Nature Comm-2020] Identifying degradation patterns of lithium ion batteries from impedance spectroscopy using machine learning

Identifying degradation patterns of lithium ion batteries from impedance spectroscopy using machine learning

Nature Communications (2020) · Yunwei Zhang, Qiaochu Tang, Yao Zhang, Jiabin Wang, Ulrich Stimming, Alpha A. Lee
원문: https://www.nature.com/articles/s41467-020-15235-7
DOI: https://doi.org/10.1038/s41467-020-15235-7



---

한 줄 핵심
이 논문은 배터리 EIS 전체 스펙트럼을 그대로 machine learning에 넣어 capacity와 RUL을 추정하면서, 단순 예측 정확도에 그치지 않고 어떤 주파수 성분이 열화의 핵심 지문인지까지 역으로 읽어낸 논문입니다. 특히 17.80 Hz와 2.16 Hz의 저주파 feature가 capacity fade와 가장 강하게 연결된다는 점이 이 논문의 가장 중요한 메시지입니다.

1. 이 논문이 푼 정확한 문제

리튬이온전지의 수명 예측에서 가장 어려운 점은, 실제 열화 메커니즘이 너무 많고 서로 얽혀 있어서 이를 모두 미세기작 수준으로 모델링하기 어렵다는 것입니다. 그래서 배터리 진단 분야는 점점 데이터 기반 접근으로 이동했지만, 여기서 또 하나의 문제가 생깁니다. 무엇을 입력 feature로 쓸 것인가입니다.

기존에는 charge/discharge curve에서 hand-crafted feature를 뽑거나, equivalent circuit fitting으로 EIS를 몇 개 파라미터로 축약하는 경우가 많았습니다. 그런데 이 논문은 그 접근을 한 단계 밀어붙입니다. EIS를 축약하지 말고, 전체 주파수 응답을 입력으로 넣은 뒤, Gaussian process regression이 스스로 의미 있는 주파수를 찾게 하자는 전략입니다.

논문의 질문
“배터리의 현재 cycle에서 얻은 단 한 번의 EIS 측정만으로, 현재 capacity와 remaining useful life(RUL)를 정확히 읽어낼 수 있는가? 그리고 그 예측은 어느 주파수 성분이 degradation과 연결되는지까지 설명할 수 있는가?”

---

2. 입력과 출력: 이 battery-AI 논문의 핵심 구조

입력(input)

• 상용 45 mAh LiCoO2/graphite coin cell의 EIS spectrum 전체
• 주파수 범위: 0.02 Hz–20 kHz
• 각 주파수에서의 임피던스 정보(실수/허수 성분 기반 표현)
• 측정 조건: cycle 중 특정 SOC/rest 상태들에서 수집
• 일부 실험에선 temperature를 알고 사용하는 설정, 일부에선 temperature를 입력으로 주지 않는 설정

출력(output)

• Capacity 추정
• RUL (remaining useful life) 예측

왜 이 입출력이 중요한가

이 논문이 좋은 이유는 입력과 출력이 매우 실용적이기 때문입니다. 출력은 배터리 관리에서 가장 중요한 두 값, 즉 현재 얼마나 닳았는가(capacity/SoH)와 앞으로 얼마나 더 쓸 수 있는가(RUL)이고, 입력은 단순 전압-전류 로그가 아니라 배터리 내부 반응 정보를 많이 담는 EIS입니다.

즉 이 논문은 단순한 예측 문제를 푼 것이 아니라, “배터리 내부 전기화학 상태를 더 풍부하게 반영하는 measurement를 AI와 직접 연결”한 것입니다.

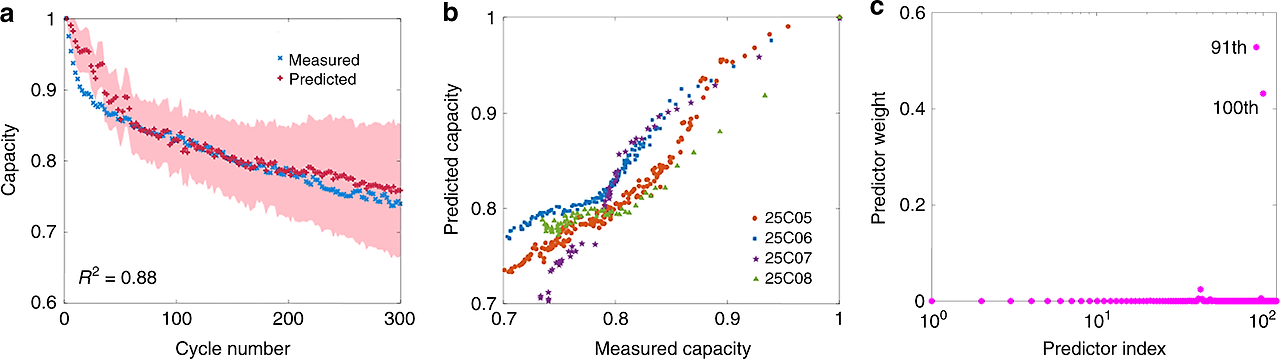

Figure 1 — Capacity estimation과 salient frequency 추출이 이 논문의 출발점

출처: Nature Communications Figure 1

무엇을 보여주나: EIS-Capacity GPR 모델이 실제 capacity를 얼마나 잘 맞추는지, 그리고 ARD가 어떤 주파수를 중요한 feature로 선택하는지를 함께 보여줍니다.

왜 중요한가: 이 그림은 이 논문의 두 핵심 축, 즉 예측 성능과 해석 가능성을 동시에 담고 있습니다. 보통 ML 논문은 둘 중 하나만 강한데, 이 논문은 두 가지를 함께 묶습니다.

핵심 해석: ARD가 120개 후보 중 17.80 Hz와 2.16 Hz를 가장 중요한 주파수로 골랐다는 점이 중요합니다. 이는 열화 정보가 단순 고주파 ohmic resistance보다 저주파 interfacial / diffusion-linked dynamics에 더 강하게 실려 있음을 시사합니다.

---

3. 모델: 왜 GPR + ARD 조합이 핵심인가

여기서 모델은 딥러닝이 아니라 Gaussian Process Regression (GPR)입니다. 겉보기에는 화려하지 않지만, 이 선택이 오히려 논문 의도와 잘 맞습니다. GPR은 데이터가 아주 크지 않아도 잘 동작하고, uncertainty를 다룰 수 있으며, kernel 안에 ARD(Automatic Relevance Determination)를 넣으면 각 input dimension의 중요도를 추정할 수 있습니다.

즉 이 논문은 “무조건 더 복잡한 신경망을 쓰자”가 아니라, 고차원 EIS 데이터에서 어떤 주파수 축이 실제로 degradation을 반영하는지 드러낼 수 있는 모델을 고른 것입니다.

이 논문의 ML novelty
novelty는 단순히 GPR을 썼다는 데 있지 않습니다. 핵심은 전체 EIS 스펙트럼을 입력으로 두고, ARD를 통해 degradation-sensitive frequency를 역추적했다는 데 있습니다. 즉 예측기이면서 동시에 해석 도구로 쓴 것입니다.

---

4. 왜 17.80 Hz / 2.16 Hz가 중요한가: feature의 화학적 의미

사용자가 특히 중요하게 보시는 부분이 바로 여기입니다. 이 논문은 단순히 “저주파가 중요하다”로 끝나지 않고, 그 저주파 feature가 전기화학적으로 무엇을 의미하는가를 생각하게 만듭니다.

저주파 영역은 일반적으로 다음과 더 강하게 연결됩니다.

• 전극/전해질 계면 변화
• charge-transfer kinetics 저하
• 확산 지배적 mass transport limitation
• SEI 성장, active material loss, interface roughening 등 누적 열화 현상

반대로 아주 고주파 성분은 전해질 저항이나 집전체/리드선 등 더 단순한 저항성 요소에 민감한 경우가 많습니다. 따라서 ARD가 저주파 쪽에 큰 가중치를 준 것은, 이 셀의 열화가 느린 시간상수(slow time constant)를 갖는 계면·확산·반응 속도 변화와 더 깊게 관련된다는 뜻입니다.

이게 화학적으로 왜 중요하냐면, capacity fade는 단순한 “저항 증가” 한 줄로 설명되지 않기 때문입니다. 실제로는 계면 반응성 감소, lithium inventory loss, active surface accessibility 저하, transport limitation 증가 같은 현상이 함께 엮입니다. 이 논문은 그 복합 정보를 EIS 저주파 signature에서 읽어냈다고 볼 수 있습니다.

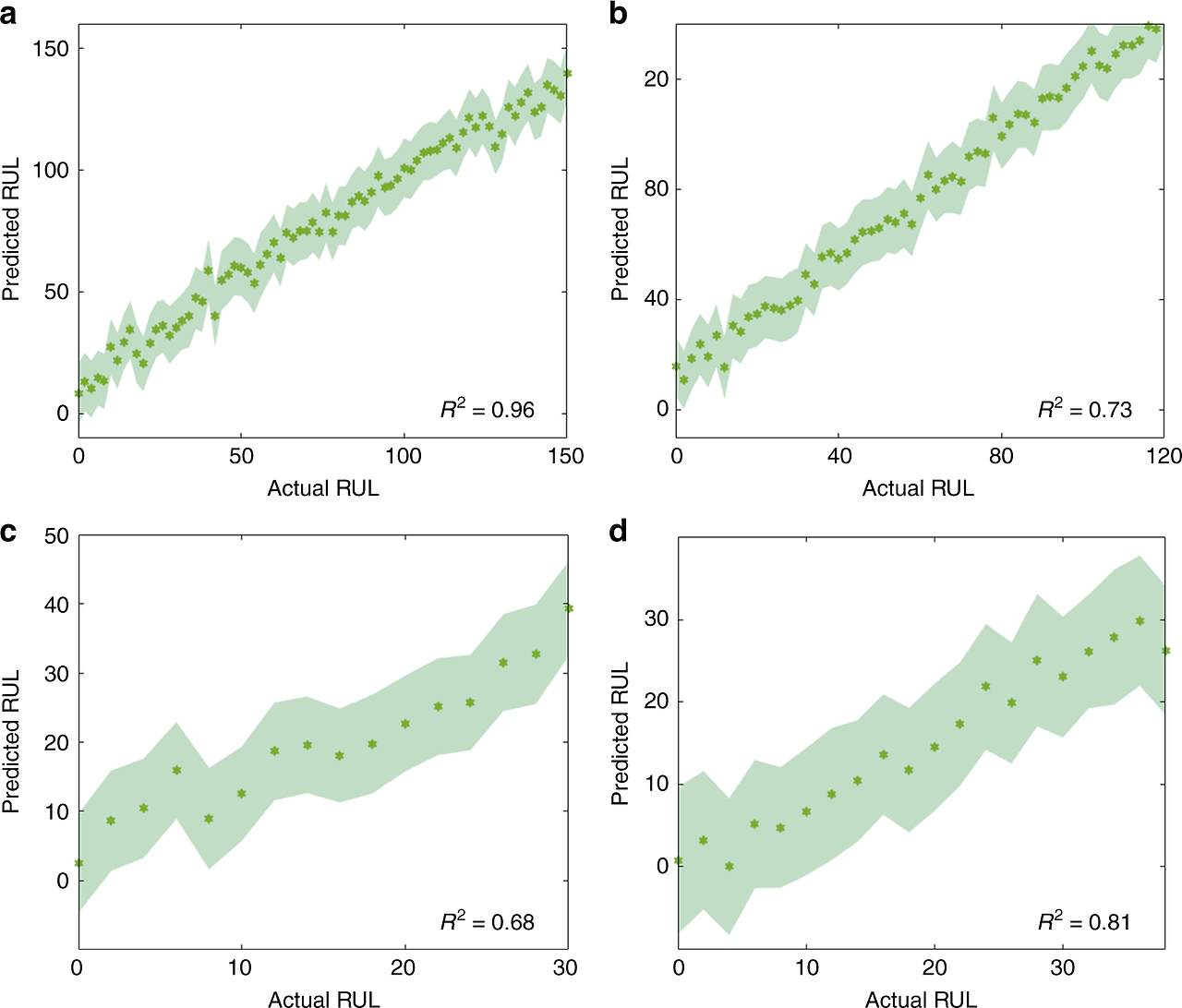

Figure 2 — RUL prediction: 단일 EIS 측정만으로 남은 수명을 맞출 수 있는가

출처: Nature Communications Figure 2

무엇을 보여주나: 현재 cycle의 EIS만 보고 testing cell들의 RUL을 예측한 결과입니다. 과거 모든 cycle history를 다 쓰지 않고도 남은 수명을 추정합니다.

왜 중요한가: 많은 수명예측 논문은 초기 수십 cycle trajectory나 장기 cycling history가 필요합니다. 그런데 이 논문은 단일 시점 진단의 가능성을 보여줍니다. 실무적으로는 이게 훨씬 강합니다.

실무적 해석: 만약 이러한 접근이 더 큰 데이터셋과 현실 조건에서 유지된다면, 정비/재사용/선별 과정에서 배터리를 길게 돌려보지 않고도 상태 판단을 빠르게 할 수 있습니다.

---

5. 데이터셋과 실험 설계: 논문이 실제로 무엇을 했는가

이 논문은 12개의 상용 45 mAh Eunicell LR2032 Li-ion coin cell(LCO/graphite)을 대상으로 실험했습니다. 배터리는 25°C, 35°C, 45°C의 세 온도 조건에서 cycling 되었고, 각 even-numbered cycle마다 0.02 Hz–20 kHz 범위의 EIS를 측정했습니다. EIS는 충방전 중 여러 state(I–IX)에서 수집했고, odd-numbered cycle에서는 capacity를 측정했습니다.

• Cell chemistry: LiCoO2/graphite
• Charge: 1C CC-CV to 4.2 V
• Discharge: 2C CC to 3.0 V
• EoL 정의: capacity가 초기값의 80% 아래로 떨어지는 cycle
• Temperature conditions: 25/35/45°C

중요한 점은 이 데이터가 완전히 자유로운 현실 주행 데이터는 아니라는 것입니다. 즉 이 논문은 실험실 제어 조건 하에서 EIS가 얼마나 강한 진단 input이 될 수 있는가를 보여준 논문입니다. 이 점은 강점이면서 동시에 한계이기도 합니다.

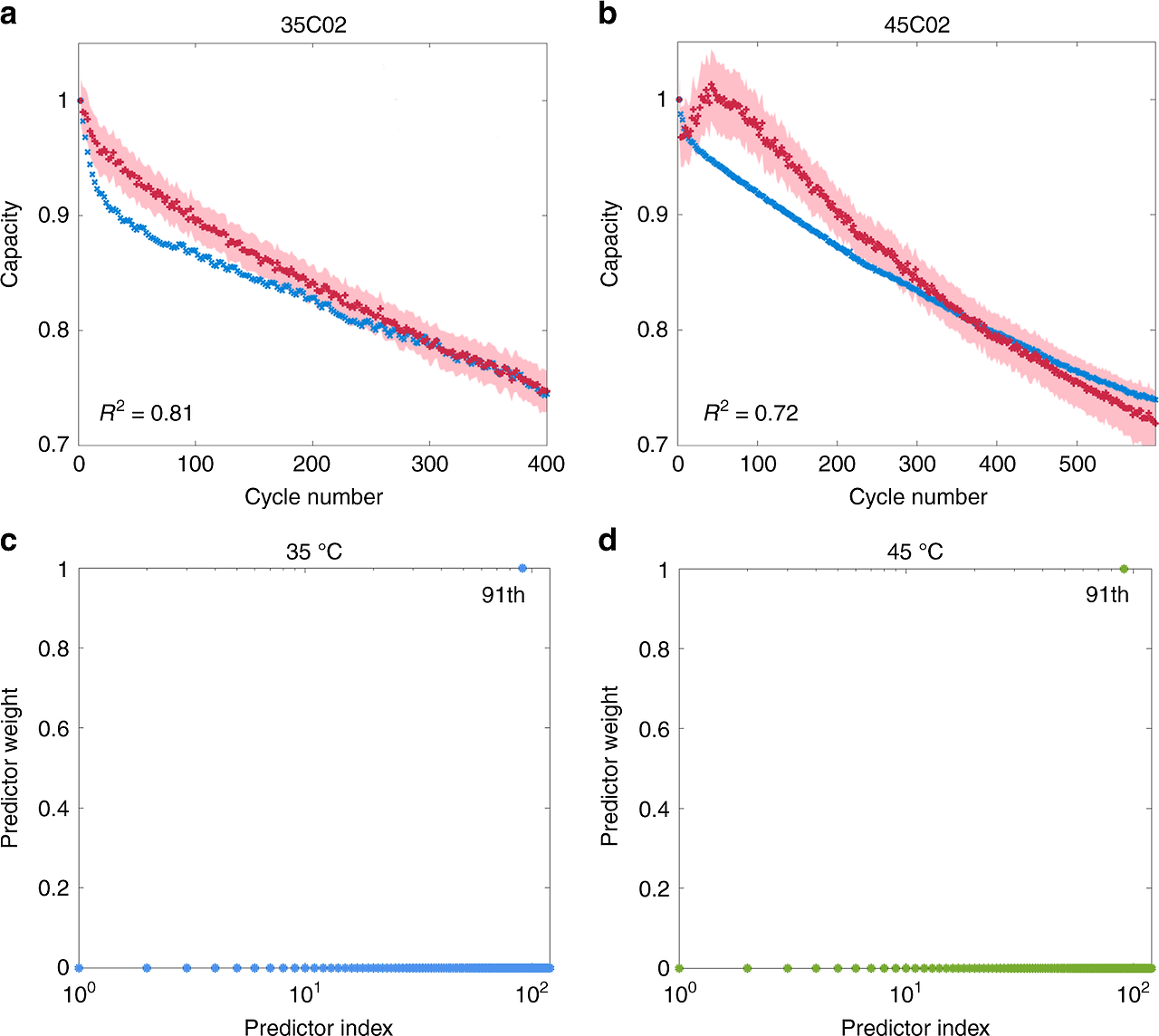

Figure 3 — 온도를 모를 때도 capacity 추정이 가능한가

출처: Nature Communications Figure 3

무엇을 보여주나: 모델에 cycling temperature를 명시적으로 넣지 않아도, 35°C와 45°C에서 capacity estimation이 어느 정도 유지됨을 보입니다.

왜 중요한가: 배터리 재사용/재활용 진단에선 과거 온도 이력을 완벽히 알기 어렵습니다. 이 그림은 모델이 어느 정도 temperature variation을 흡수할 수 있음을 보여줍니다.

핵심 해석: 흥미롭게도 이 경우에도 salient frequency로 17.80 Hz가 다시 선택됩니다. 이는 이 주파수가 단순히 특정 실험 조건의 우연한 feature가 아니라, 더 일반적인 degradation marker일 가능성을 높여줍니다.

---

6. 기존 접근 대비 이 논문이 새로운 지점

• Equivalent circuit fitting에 의존하지 않음
• 몇 개 handpicked frequency만 쓰지 않고 전체 EIS를 사용
• charge/discharge curve feature보다 EIS의 정보량이 더 풍부함을 비교로 제시
• 예측 모델이면서 동시에 frequency importance 해석 가능

즉 novelty는 단순 정확도 경쟁이 아니라, “배터리 열화 진단에서 어떤 measurement가 더 정보량이 큰가”를 방법론적으로 보여줬다는 점입니다. 이 논문 이후 관점에서 보면, battery-AI 연구가 단지 더 좋은 회귀기를 찾는 것이 아니라 더 좋은 representation과 measurement를 찾는 문제라는 점을 일찍 보여준 사례입니다.

Figure 4 — 온도를 모르는 설정에서도 RUL prediction이 가능한가

출처: Nature Communications Figure 4

무엇을 보여주나: 서로 다른 온도 조건의 testing cell에 대해, 모델이 temperature 정보 없이도 RUL을 예측하는 결과입니다.

왜 중요한가: RUL은 capacity보다 훨씬 어려운 target입니다. 그런데 EIS 기반 모델이 여기까지 간다는 것은, 스펙트럼 안에 단순 현재상태뿐 아니라 미래 열화 경향과 연결되는 구조적 정보가 들어 있음을 뜻합니다.

다만 주의할 점: 논문도 인정하듯, 더 현실적인 온도 변동이나 charge/discharge profile 변화까지 일반화하려면 훨씬 큰 데이터셋이 필요합니다.

---

7. 결과를 어떻게 읽어야 하는가

이 논문은 “EIS를 쓰면 capacity와 RUL을 잘 맞춘다”는 메시지를 줍니다. 하지만 더 중요한 읽는 법은 따로 있습니다.

• 배터리 열화는 단일 scalar 저항으로 환원되지 않는다.
• 고차원 스펙트럼 안에 degradation pattern이 퍼져 있다.
• 그중에서도 저주파 성분이 특히 중요한 요약축 역할을 한다.
• ML은 그 고차원 feature 중 중요한 부분을 자동으로 골라내는 도구가 될 수 있다.

결국 이 논문의 진짜 공헌은 “예측 성능이 좋았다”보다는, 배터리 열화의 fingerprint를 EIS 주파수 축 위에서 찾고 해석할 수 있다는 것을 설득력 있게 보여준 데 있습니다.

---

8. 실무적 의미

• 정비/선별 현장에서 짧은 진단 측정으로 SOH/RUL 판단 가능성
• 재사용(second-life) 분류에서 capacity test 시간을 크게 줄일 여지
• 배터리 관리 시스템에서 모든 주파수 sweep가 필요 없을 수도 있다는 힌트 제공
• 향후에는 salient frequency 몇 개만 측정하는 간소화 진단 프로토콜 설계 가능

특히 마지막 포인트가 중요합니다. 논문은 full EIS를 썼지만, ARD 결과를 보면 결국 일부 주파수만으로도 정보의 상당 부분을 잡을 수 있습니다. 이는 장비 시간, 계산 비용, 현장 적용성을 고려할 때 매우 큰 실용적 의미를 가집니다.

---

9. 한계

• 실험 대상이 소형 coin cell이고 chemistry도 LCO/graphite로 한정되어 있습니다.
• charge/discharge rate가 고정된 비교적 통제된 환경입니다.
• 실차 배터리처럼 profile이 복잡하게 흔들리는 조건은 다루지 않았습니다.
• EIS는 강력하지만, 현장 BMS에 그대로 넣기엔 측정 시간/장비 제약이 있습니다.
• 온도 변화, SOC history, aging mode 혼합 상황을 일반화하려면 훨씬 큰 dataset이 필요합니다.

따라서 이 논문을 바로 “실차 전 배터리에 바로 적용 가능한 완성형 해법”으로 읽으면 과합니다. 더 정확한 평가는, EIS가 battery-AI 입력으로 얼마나 강력한지 보여준 매우 좋은 proof-of-concept입니다.

Final Summary — 이 논문의 core, novelty, practical takeaways, limitations

이 논문의 한 줄 core
배터리의 전체 EIS 스펙트럼을 GPR에 넣어 현재 capacity와 RUL을 추정하고, 동시에 열화에 가장 민감한 저주파 feature를 해석적으로 찾아낸 논문입니다.

이 논문만의 novelty

• EIS를 equivalent circuit이나 handpicked feature로 축약하지 않고 전체 스펙트럼을 사용
• GPR + ARD로 예측과 해석을 동시에 수행
• 17.80 Hz / 2.16 Hz 저주파 feature가 열화와 가장 강하게 연결됨을 제시
• capacity뿐 아니라 RUL prediction까지 단일 EIS 측정으로 접근

실무적으로 가져갈 포인트

• 배터리 진단에서 EIS는 current-voltage curve보다 더 풍부한 건강 정보를 줄 수 있습니다.
• 열화 정보는 저주파 계면/확산 관련 응답에 특히 많이 실릴 수 있습니다.
• 향후 간소화된 주파수 선택형 진단 프로토콜 설계에 직접적인 힌트를 줍니다.

주요 limitations

• coin cell / 통제된 cycling / 제한된 chemistry 조건에 기반한 연구입니다.
• 실차/팩 레벨 일반화는 별도의 대규모 검증이 필요합니다.
• EIS의 현장 적용성은 측정 시간과 장비 제약을 함께 고려해야 합니다.

최종 결론
이 논문은 배터리 열화를 단순 curve-fitting 문제가 아니라 주파수별 전기화학 fingerprint를 해석하는 문제로 바꿔 보여준 대표적인 battery-AI 논문이며, 특히 저주파 impedance feature의 화학적 의미를 ML importance와 연결했다는 점에서 지금 다시 봐도 매우 좋은 reference입니다.



Lab Scale EIS로 RUL/SOH를 Regression 하는 논문. Nature Communications급은 아닌것으로 보이는데.. 아이디어보단 데이터를 많이 모은데서 +를 받은것으로 추정됨. ARD는 흥미로우나 화학적인 접근은하지않음
