[Nature Comm-2015] A highly efficient polysulfide mediator for lithium–sulfur batteries

A highly efficient polysulfide mediator for lithium–sulfur batteries

Nature Communications (2015)
저자: Xiao Liang, Connor Hart, Quan Pang, Arnd Garsuch, Thomas Weiss, Linda F. Nazar
원문: https://www.nature.com/articles/ncomms6682
DOI: https://doi.org/10.1038/ncomms6682



한 줄 핵심
이 논문은 Li–S 배터리의 최대 병목인 polysulfide shuttle 문제를 단순 물리적 confinement가 아니라 MnO2 표면의 redox mediator chemistry로 제어해, 고황함량(75 wt%)과 장수명(2,000+ cycles)을 동시에 보여준 대표 논문입니다.

---

1. 문제 정의: 왜 Li–S는 이론적으로 좋지만 실제로 어려운가

리튬-황(Li–S) 배터리는 이론용량 1,675 mAh g−1, 이론 에너지밀도 2,500 Wh kg−1 수준으로 매우 매력적입니다. 그런데 실제 상용화는 polysulfide shuttle 때문에 막혀 있었습니다. 충·방전 과정에서 생성되는 용해성 lithium polysulfides(LiPS)가 전해질로 빠져나오고, 음극/양극 사이를 왕복하면서 활성물질 손실, 낮은 Coulombic efficiency, 빠른 capacity fade, 전극 구조 불안정을 동시에 유발합니다.

• 활성물질 손실
• 급격한 capacity fade
• 낮은 Coulombic efficiency
• 고황함량 전극에서 구조적 불안정

이 논문의 질문
“Li–S에서 polysulfide를 단순히 가두는 것을 넘어, 원하는 반응경로로 유도할 수 있는 host/interface를 만들 수 있는가?”

---

2. 기존 한계: 왜 기존 host 전략으로는 부족했나

기존 접근은 크게 두 축이었습니다. 첫째, 다공성 carbon/고분자 구조로 sulfur와 polysulfide를 물리적으로 가두는 전략. 둘째, polar oxide 표면을 이용해 polysulfide 흡착을 강화하는 전략입니다. 하지만 이 방식은 “붙잡아 둘” 수는 있어도 “어떤 화학 경로로 반응하게 만들지”까지 제어하진 못했습니다.

• 물리적 confinement만으로 용해성 LiPS를 완전히 못 막음
• sulfur ↔ Li2S 전환 시 약 80% 부피 변화로 구조 불안정
• 흡착은 가능해도 반응 방향 제어는 약함
• 결국 장기 cycle / 고황함량 / 고율 특성을 동시에 달성하기 어려움

---

3. 이 논문만의 novelty

이 논문의 핵심 novelty는 MnO2 nanosheet를 단순 sulfur host가 아니라 화학적으로 작동하는 polysulfide mediator로 본 것입니다.

저자들의 그림은 이렇습니다. discharge 초기에 MnO2 표면이 LiPS와 반응하고, 표면에 thiosulfate 계 종이 in situ 형성됩니다. 이 표면 종이 긴 사슬 polysulfide를 붙잡고, polythionate류 중간체를 거치게 하며, 최종적으로 불용성 Li2S / Li2S2 쪽으로 반응을 밀어줍니다. 즉, host가 단순 저장공간이 아니라 reaction-mediating interface가 됩니다.

Figure 1 — MnO2 nanosheet가 왜 중요한가: 구조가 메커니즘의 물리적 토대

출처: Nature Communications Figure 1

무엇을 보여주나: MnO2 nanosheet의 TEM/SEM/XRD 구조와 sulfur가 담지된 S/MnO2 composite의 형상을 보여줍니다.

왜 중요한가: 이 논문의 모든 기작 주장은 “MnO2가 얇은 2D nanosheet 형태로 sulfur와 넓게 접촉한다”는 조건 위에 서 있습니다. 표면 chemistry가 핵심이기 때문에, 계면면적이 충분하지 않으면 mediator 메커니즘도 약해집니다.

novelty와 연결: 이 논문의 novelty는 bulk trapping이 아니라 surface-mediated chemistry입니다. 따라서 Figure 1은 단순 형상 확인 그림이 아니라, 뒤의 장수명/셔틀억제 결과가 성립하는 구조적 근거입니다.

---

4. 실험 설계와 입력 데이터: AI 논문이 아니라 mechanistic electrochemistry 논문

이 논문은 AI 논문이 아니기 때문에 입력 데이터는 실험 데이터와 표면분석 데이터입니다.

• cathode host: ultra-thin MnO2 nanosheets
• sulfur loading: 75 wt%
• 비교군: Ketjen Black 기반 sulfur cathode (75S/KB)
• 전기화학 평가: C/20 ~ 2C
• 기작 분석: 투명 셀 optical visualization, XPS, FTIR, ex-situ state-of-discharge 분석

핵심은 단순 성능 자랑이 아니라, 성능 차이가 표면에서 실제로 어떤 화학 변화가 일어났는가와 연결되어 있다는 점을 보이려 했다는 것입니다.

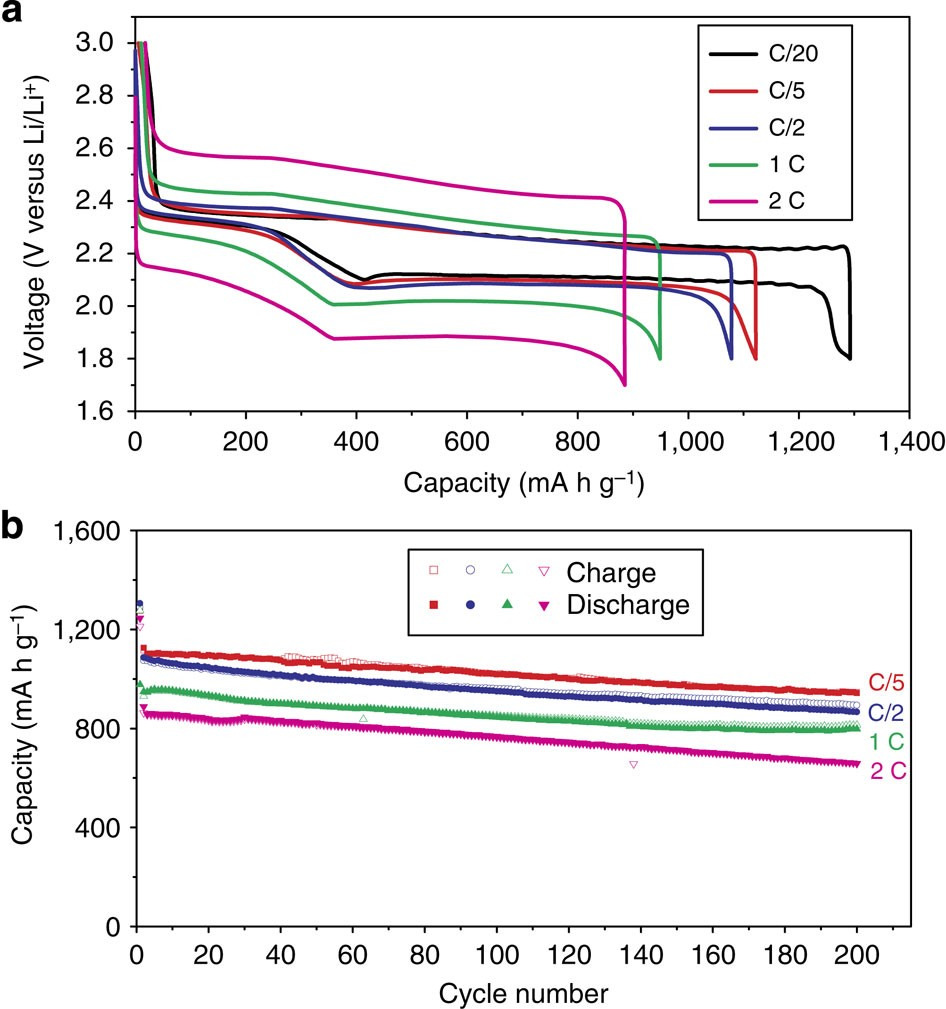

Figure 2 — 성능이 실제로 얼마나 좋은가: 고황함량 + 장수명 + rate capability

출처: Nature Communications Figure 2

무엇을 보여주나: 다양한 rate에서의 voltage profile, cycling stability, long-life performance를 보여줍니다.

왜 중요한가: Li–S는 보통 높은 초기용량은 보여도 rate를 올리거나 cycle이 길어지면 무너집니다. Figure 2는 이 논문이 “고용량”과 “긴 수명”을 동시에 잡았다는 점을 보여주는 핵심 결과 그림입니다.

• ~1,300 mAh g−1 at C/20
• ~950 mAh g−1 at 1C
• C/5에서 초기 ~1,120 mAh g−1, 200+ cycles 후 ~1,030 mAh g−1 유지
• capacity fade rate ~0.04%/cycle (200-cycle window)
• 별도 장기 테스트에서 2,000+ cycles, fade rate 0.036%/cycle

novelty와 연결: 단순 흡착재였다면 long cycling에서 shuttle과 contact loss가 다시 드러났을 가능성이 큽니다. 그런데 높은 sulfur loading과 긴 cycle에서도 성능이 유지된다는 건, surface mediator chemistry가 실제 반응경로를 안정화했다는 강한 간접 증거입니다.

---

5. 기작의 핵심: “붙잡는” 재료가 아니라 “반응을 유도하는” 표면

이 논문의 진짜 임팩트는 성능 숫자보다도 기작 해석에 있습니다. MnO2는 polysulfide를 단순 흡착하는 host가 아니라, 초기 반응으로 thiosulfate 계 종을 만들고, 이 종이 다시 긴 사슬 polysulfide와 반응해 polythionate 경로를 형성하면서 최종적으로 insoluble discharge product로 유도합니다. 다시 말해, LiPS를 잡아두는 동시에 반응 방향을 제어합니다.

Figure 3 — shuttle suppression이 실제로 일어났는지 보여주는 시각적/전기화학적 증거

출처: Nature Communications Figure 3

무엇을 보여주나: 투명 셀에서의 electrolyte 색 변화, polysulfide 용출 억제, 비교군 대비 shuttle 완화 경향을 직관적으로 보여줍니다.

왜 중요한가: Li–S 논문에서 “셔틀이 줄었다”는 주장은 자주 나오지만, Figure 3처럼 시각적 증거와 전기화학 결과를 함께 제시하면 설득력이 커집니다.

novelty와 연결: 이 그림은 host가 단지 polysulfide를 붙잡는 수준을 넘어, 실제로 electrolyte로 퍼져나가는 용해성 중간체를 억제하고 있음을 보여줍니다. 즉 mediator hypothesis의 기능적 증거입니다.

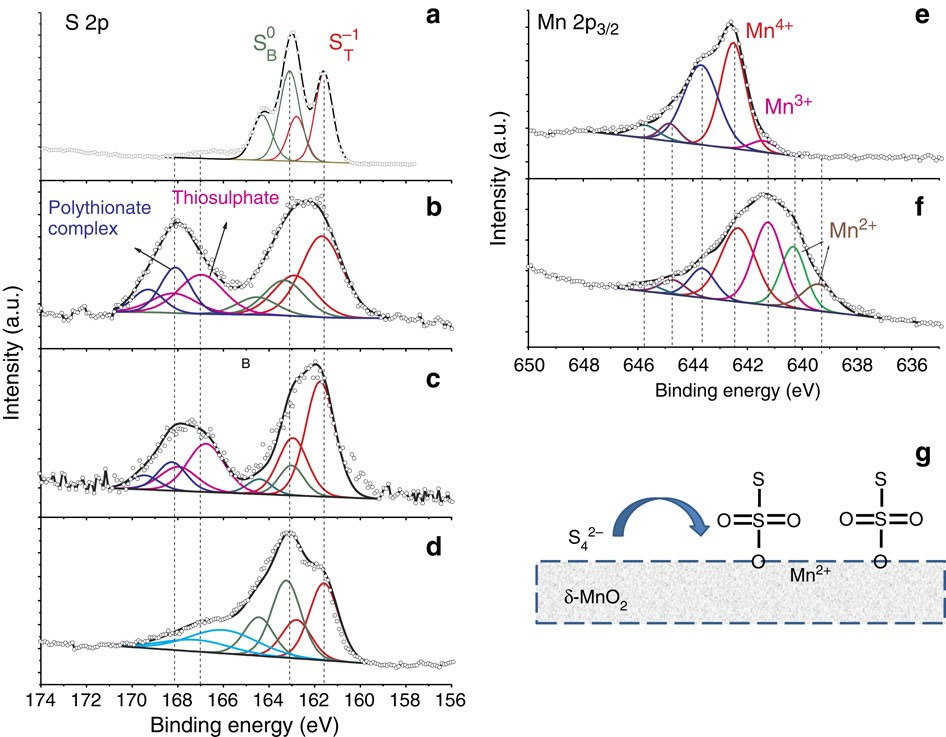

Figure 4 — 표면 화학의 결정적 증거: thiosulfate / polythionate mediator 메커니즘

출처: Nature Communications Figure 4

무엇을 보여주나: XPS, FTIR, ex-situ 분석을 통해 Mn 산화수 변화와 sulfur 화학종 변화를 추적하며, 표면 thiosulfate/polythionate mediator 메커니즘을 지지합니다.

왜 중요한가: 이 논문의 핵심 주장은 “MnO2가 mediator처럼 작동한다”는 것입니다. Figure 4는 그 주장을 뒷받침하는 가장 중요한 mechanistic evidence입니다.

핵심 해석: 저자들은 단순 흡착 설명으로는 충분하지 않다고 보고, 표면 종의 화학 변화를 제시합니다. 이게 중요합니다. 왜냐하면 성능만 좋고 기작 근거가 약하면 host material 논문은 쉽게 재해석될 수 있기 때문입니다.

novelty와 연결: 이 그림이 바로 이 논문을 “좋은 성능 보고”가 아니라 reaction-path engineering 논문으로 만들어 줍니다.

---

6. 이 논문이 실무적으로 왜 큰가

이 논문은 Li–S 분야에서 host material의 역할을 재정의했습니다. 기존에는 host가 sulfur를 담는 공간, 전도성 보조재, 혹은 흡착재로 여겨졌다면, 여기서는 중간체 chemistry를 통제하는 active interface가 됩니다. 이 변화는 이후 Li–S 분야에서 “catalytic host”, “redox mediator”, “reaction pathway control” 같은 개념이 확산되는 흐름과 연결됩니다.

• 고황함량과 장수명을 동시에 잡았다는 점에서 practical significance가 큼
• 물리적 confinement 한계를 넘어선 surface chemistry control 전략 제시
• host material의 역할을 reaction-mediating interface로 확장

---

7. 한계

• 2015년 논문이라 이후 field의 후속 검증과 개선 전략을 같이 봐야 함
• 실제 full-cell / pouch-scale / 제조성까지 바로 연결된 건 아님
• 장수명 수치가 인상적이지만 조건 의존성을 함께 읽어야 함
• mediator 메커니즘이 매우 설득력 있지만, 모든 셔틀 문제가 완전히 사라지는 범용 해법으로 일반화하긴 이른 측면도 있음

Final Summary — 이 논문만의 핵심과 novelty

이 논문의 핵심 한 줄
Li–S 배터리의 핵심 병목인 polysulfide shuttle을, 단순 물리적 confinement가 아니라 MnO2 표면의 mediator chemistry로 제어한 논문입니다.

이 논문만의 novelty

• MnO2 nanosheet를 단순 host가 아니라 polysulfide mediator로 사용
• thiosulfate / polythionate 기반의 표면 redox pathway 제안
• 고황함량(75 wt%)과 장수명(2,000+ cycles)을 동시에 제시
• host material의 역할을 reaction-mediating interface로 재정의

실무적으로 가져갈 포인트

• Li–S에서는 “얼마나 잘 가두느냐”보다 “어떤 반응경로로 유도하느냐”가 중요할 수 있다.
• surface chemistry control은 단순 흡착보다 더 강한 셔틀 완화 전략이 될 수 있다.
• 고황함량과 장수명을 동시에 잡는 설계는 interface engineering과 직접 연결된다.

최종 결론
이 논문은 Li–S 배터리에서 host를 단순 구조재가 아니라 polysulfide chemistry를 설계하는 active mediator로 바꿔 본 대표 논문이며, 그 점에서 고전적이지만 여전히 매우 중요한 reference입니다.



1. 이상화망간 nanosheet 표면이 polysulfide를 단순 흡착이 아니라, thiosulfate/polythionate 경로로 유도하는 reaction mediator로 작동시킴.

2. 그 결과 용해성 Li2Sx가 전해질로 퍼지기전에 빠르게 Li2S(고체)로 전환되어 shuttle을 억제함.

3. 즉, 황을 없애는 게 아니라, "움직이는 중간체 -> 고정된 생성물"로 바꿔 고황함량에서도 shuttle effect를 억제하고 장수명 확보.
