[Nature Comms-2026] Visualization and quantification of lattice strain in battery cathode particles through electron backscatter diffraction imaging

Visualization and quantification of lattice strain in battery cathode particles through electron backscatter diffraction imaging

Nature Communications (2026) · Weina Wang et al. · 원문: https://www.nature.com/articles/s41467-025-68166-6



이 논문은 layered oxide 양극 입자 내부에 숨어 있는 lattice strain의 공간 분포를 EBSD 기반 GROD(angle) 맵으로 대량 정량화해, 깊은 delithiation과 반복 cycling이 미세구조 손상을 어떻게 키우는지 직접 보여줍니다. 핵심 메시지는 충전 상태에서 strain이 커지고, 방전에서 일부 회복되지만, 높은 컷오프 전압과 누적 사이클은 회복되지 않는 잔류 손상을 남긴다는 것입니다.

---

1. 이 논문이 정확히 푼 문제

배터리 양극의 성능 열화는 결국 미세구조 손상에서 시작되는 경우가 많습니다. 그러나 기존 XRD는 평균 구조를 주로 보여주고, TEM은 매우 정밀하지만 시야가 좁아 통계성이 약합니다. 따라서 실제로 중요한 질문, 즉 “어느 입자가 얼마나 비틀렸고, 그 strain이 입자 안에서 어디에 몰려 있는가?”를 많은 입자에 대해 정량화하기가 어려웠습니다.

이 논문은 그 간극을 메우려 합니다. EBSD를 이용해 입자 내부 결정방향 편차를 지도처럼 읽고, 그 편차를 GROD(grain reference orientation deviation) angle로 수치화해 strain의 공간적 이질성과 통계 분포를 동시에 분석합니다.

---

2. 논문의 방법과 왜 중요한가

• 대상 소재: 기술적으로 중요한 layered oxide 양극, 특히 LiCoO2와 LiNi0.8Co0.1Mn0.1O2 (NCM811)
• 핵심 측정: EBSD로 입자 내부의 orientation map 획득
• 핵심 지표: 기준 결정방향 대비 각 지점의 misorientation을 나타내는 GROD angle
• 비교 축: 충전/방전 상태, cutoff voltage, cycle number

중요한 점은 이 논문이 단지 예쁜 현미경 이미지를 내놓는 것이 아니라, 많은 입자에 적용 가능한 통계적 strain 읽기 도구를 제안했다는 데 있습니다. 즉 “손상 사례 사진”이 아니라 입자 집단 수준의 구조-열화 관계로 올라갑니다.

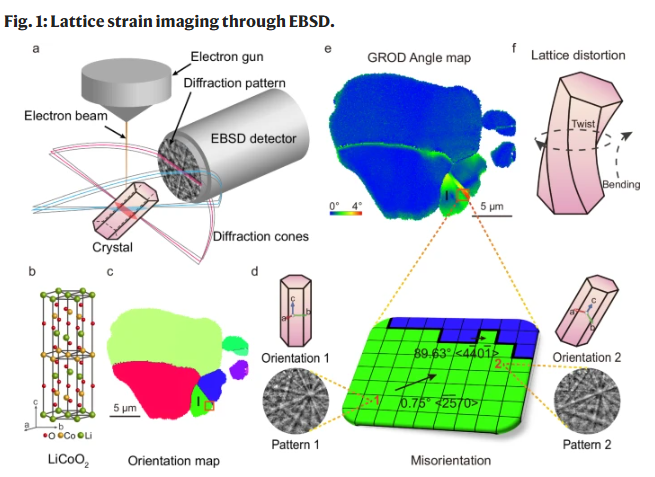

Figure 1 — EBSD/GROD가 왜 strain 지도 역할을 하는가

무엇을 보여주나: Kikuchi pattern 기반 EBSD 측정과, 그로부터 결정 방향 편차를 추출해 GROD angle map으로 바꾸는 논문의 측정 원리를 설명합니다.

왜 중요한가: 이 그림이 논문의 기반입니다. strain을 직접 힘 센서로 재는 것이 아니라, 결정 방향의 국소 편차를 strain의 구조적 지문으로 읽는 방식임을 보여줍니다.

핵심 해석: 한 입자 내부에서도 strain이 균일하지 않고 특정 영역에 집중될 수 있으며, 바로 이런 spatial heterogeneity가 평균 기반 기법에서 잘 보이지 않던 정보입니다.

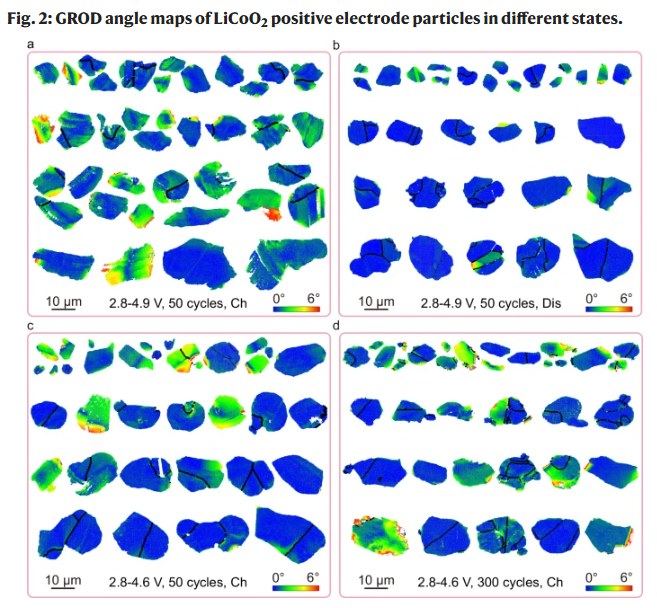

Figure 2 — 깊은 충전과 누적 사이클이 strained particle을 늘린다

무엇을 보여주나: 서로 다른 전압 창과 cycle 수에서 얻은 LiCoO2 입자의 GROD map 비교입니다.

왜 중요한가: strain이 단순히 소재 고유 특성이 아니라 운영 조건에 의해 누적되는 열화 변수임을 보여줍니다.

핵심 해석: 4.9 V 같은 더 깊은 delithiation은 구조 왜곡을 크게 키우고, 4.6 V에서도 cycle 수가 늘면 strained particle이 점점 많아집니다. 즉 고전압 운전과 수명 열화가 미세구조적으로 연결됩니다.

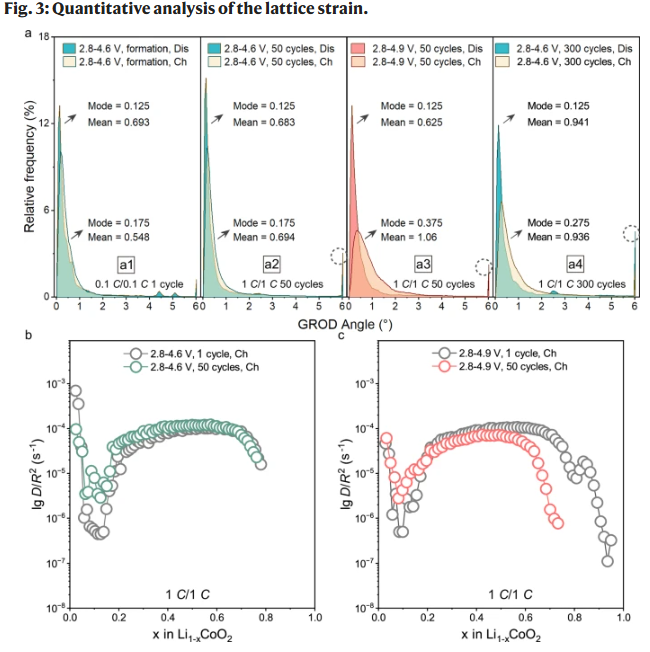

Figure 3 — 방전은 일부 “healing”을 주지만 완전 복원은 아니다

무엇을 보여주나: charged/discharged state별 GROD angle distribution, mode, mean 비교를 통해 strain의 통계 분포를 정량화합니다.

왜 중요한가: 단순 시각 비교를 넘어, strain의 분포가 상태와 이력에 따라 어떻게 이동하는지 수치로 보여줍니다.

핵심 해석: 방전하면 평균 strain이 줄어드는 “healing effect”가 있지만, 높은 cutoff와 많은 사이클을 거친 전극은 charged state에서 분포 꼬리가 길어지고 극단값이 커집니다. 이는 reversible distortion을 넘어 누적 비가역 손상이 커지고 있음을 시사합니다. (결국 고전압을 많이 안가는게 중요하다)



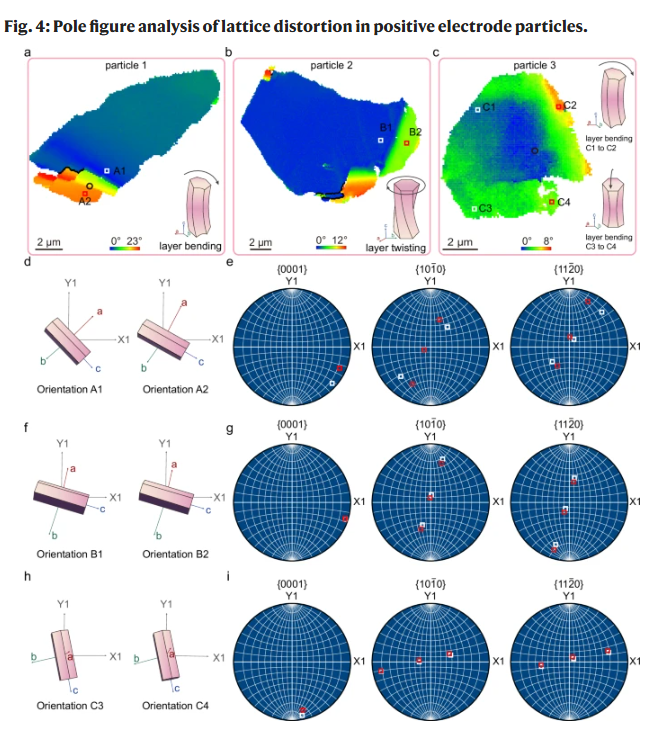

Figure 4 — strain이 크면 Li 확산·반응 특성도 나빠질 가능성이 높다

무엇을 보여주나: lattice strain 수준과 전기화학 성능 저하의 연결고리를 정리합니다.

왜 중요한가: 이 논문이 가치 있는 이유는 “strain을 본다”에서 끝나지 않고, 그것을 성능·내구성과 연결되는 설계 변수로 바꾸기 때문입니다.

핵심 해석: strained region은 Li-ion transport와 계면 안정성을 악화시킬 가능성이 크고, 결국 crack initiation, phase instability, capacity fade와 이어질 수 있습니다. 즉 이 논문은 미세구조 관찰을 수명 설계 언어로 번역합니다.

---

3. 결과를 어떻게 읽어야 하는가

이 논문의 결과는 단순합니다. 깊게 뽑을수록, 오래 돌릴수록, 입자 내부 strain 지형이 거칠어집니다. 그러나 더 중요한 읽는 법은 따로 있습니다.

• 양극 열화는 평균 결정상 변화만의 문제가 아니라, 입자 내부의 불균일 strain 집중 문제이기도 합니다.
• 방전 시 일부 strain relaxation이 일어나도, 고전압/장수명 조건에서는 잔류 손상이 누적됩니다.
• 따라서 cutoff voltage 설정, SOC window 제어, particle engineering은 모두 strain management 문제로 다시 읽을 수 있습니다.
•

---

4. 정확한 novelty

핵심 novelty
EBSD를 단순 결정방향 측정이 아니라 battery cathode의 lattice strain을 입자 집단 수준에서 시각화·정량화하는 도구로 밀어붙였다는 점입니다. 특히 NCM/LCO처럼 산업적으로 중요한 layered oxide에서, state-of-charge와 cycle history에 따른 strain 분포 변화를 statistical하게 비교할 수 있게 만든 것이 중요합니다.

---

5. 실무적 의미

• 고전압 양극 개발에서 “에너지 밀도”뿐 아니라 strain tolerance를 설계 목표로 넣어야 함
• coating, doping, particle morphology 제어가 실제로는 strain localization 완화 전략인지 검증 가능
• 품질 평가에서 입자군의 strain distribution을 수명 예측용 구조 지표로 활용할 여지
•

---

6. 한계

• EBSD는 표면/단면 기반이므로 완전한 3D 내부 응력장을 직접 주지는 않습니다.
• strain과 성능 사이의 인과는 강하게 시사되지만, 모든 전기화학 열화를 단독 변수로 설명하지는 못합니다.
• 실시간 operando가 아니라 사후 분석 중심이라, 동적 진화 전 과정을 연속적으로 본 것은 아닙니다.

최종 평가
이 논문은 배터리 양극 열화를 “평균 조성 변화”가 아니라 입자 내부 strain landscape의 진화로 읽게 만든다는 점에서 강합니다. 실험기법 논문처럼 보이지만, 실제로는 고전압 layered oxide의 수명 문제를 미세구조 통계라는 언어로 다시 정리한 작업입니다.



[논문의 핵심]

배터리 열화의 본질은 입자 내부에 쌓이는 불균일 strain이라고 주장합니다.

충전 특히 고전압 사이클을 반복하게되면, 양극 입자 내부 strain이 커지고 불균일해지며,

방전때는 일부 회복되지만, 완전 복구가 되진않으므로 손상은 지속 누적된다고합니다.

따라서, "Aging"이라는건 단순히 재료가 변했다가아니라, 입자안에서 strain이 쌓이고, 그게 crack과 performance 저하로 이어진다 라는것을 의미한다고 하며, 그것을 다양한 촬영기법 및 눈으로 보이는 strain 지도(GROD)를 만들어 입증합니다.
