[Reinforcement Learning-6] Deep Q-Network Cartpole 구현

Cartpole(역진자운동)

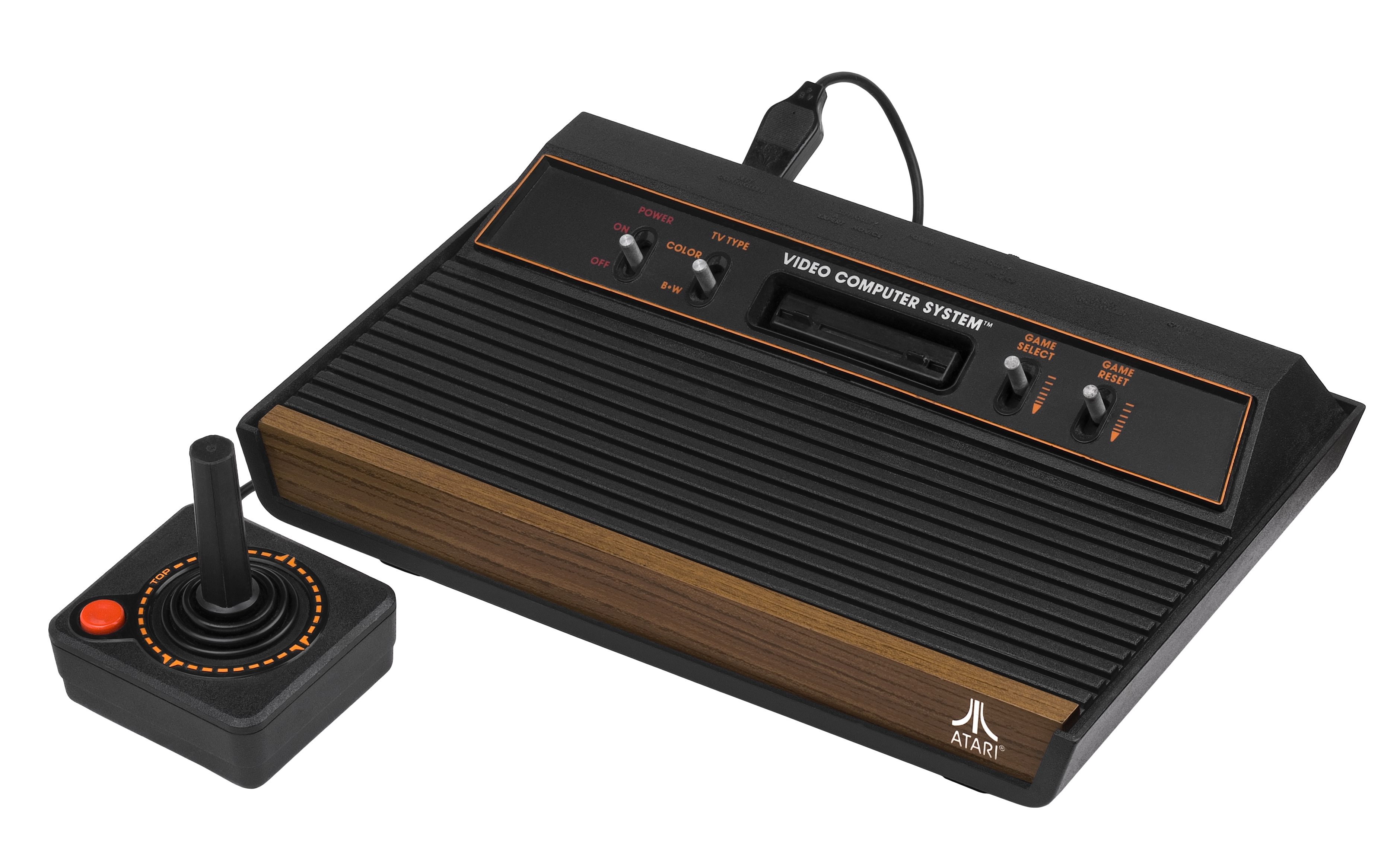

Deep Q Network의 원논문 "Playing Atari with Reinforcement Learning" 중 Atari는 이것입니다.



출처 : Wikipedia, Atari2600



어렸을적 TV에 연결해서 하던 게임셋을 Atari라고 하는데요, 여기에 존재하던 많은 게임들을 Reinforcement Learning을 적용하여 해결해보자라는 것입니다!

(게임이 보상이 확실하기에 강화학습을 적용하기에 아주좋죠!)

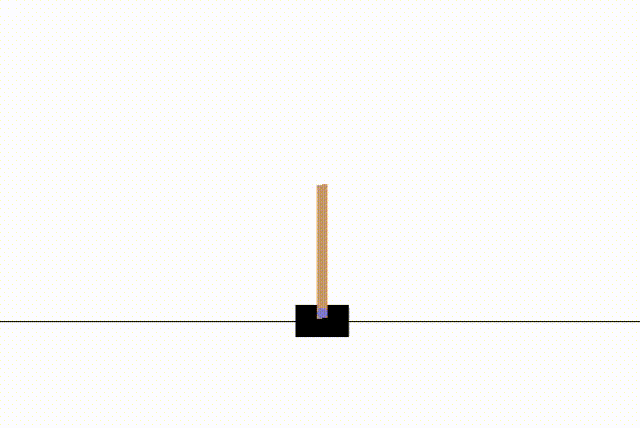

이중, Cartpole이란 게임은 좌/우 방향키만 움직여서 얼마나 오랫동안 버틸수있을까?를 경쟁하는 게임입니다 :)

이 게임에 DQN을 적용하여 확인해보고자합니다.



---

출처 : 3분딥러닝-파이토치맛



Cartpole의 현재 state는 4개요소로 정의합니다.



DQN 하이퍼파라미터 세팅



하이퍼 파라미터

DQN의 하이퍼파라미터로 EPISODE는 한게임을 처음부터 끝날때까지 진행하는것을 의미합니다.

즉, 100번 Cartpole게임을 반복하는것입니다.



EPS는 Epsilon으로 E-Greedy 탐색법에서 0.9부터 0.05까지 EPISODE를 반복할수록 낮추어가며 진행한다는 의미입니다.

Learning Rate는 0.001이며, mini batch를 통해 진행하고자 batch_size를 32로 둡니다.



DQN class 설정

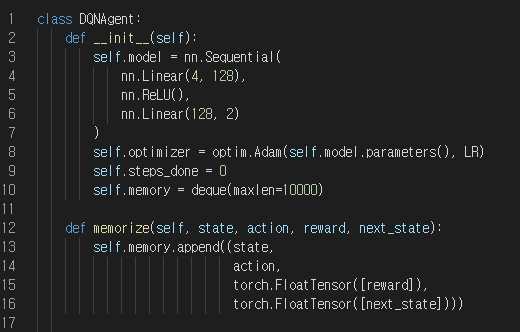

DQN-Agent 클래스를 선언하고,

현재의 Cartpole State를 의미하는 4가지 요소를 Input으로 받고 2개의 Output(좌/우)을 내는 신경망을 세팅합니다.



Mini batch를 적용하기위한 memory를 설정하는 부분이 self.memory=deque입니다.

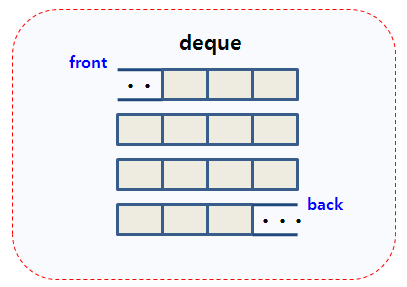

Deque는 Double Ended Queue로, 데이터 저장공간이 들어오는문, 나가는문이 모두 열려있는것을 나타냅니다.



출처 : https://blog.daum.net/coolprogramming/81

(즉, memory size를 10000으로 두고 9999개에서 4개가 더들어오는순간, deque는 10000개가되고 가장 처음들어왔던 3개는 사라집니다.)

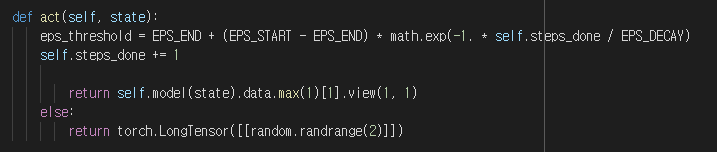

DQN-Agent의 행동 함수부분으로,

E-greedy 탐색법을 위한 epsilon을 바꾸어가고 스텝카운트를 하며,

epsilon보다 확률이 낮은 경우, random하게 action을 선택하고,

epsilon보다 확률이 높은 경우, Q-value를 Max로하는 action을 선택





batch Size(32)보다 작은경우에는, 학습 미진행(bias 생길수도 있으므로)

-DQN 개념설명글 참고

https://limitsinx.tistory.com/154

[강화학습-4] Deep Q-Network(DQN)에 대한 간단한 이해

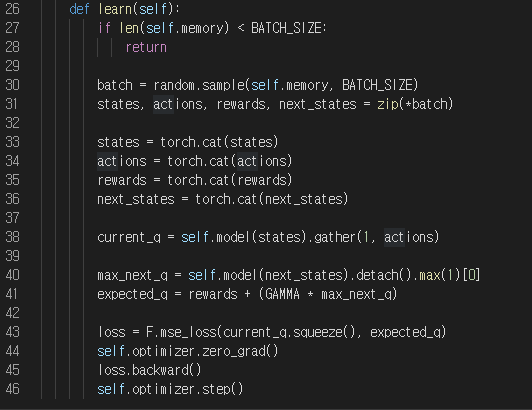

학습은expected_q와 current_q의  MSE(Mean Square Error)로 진행하며, 벨만방정식에 의거하여 Q-Learning기반 해석에서 나온 수식입니다.



벨만방정식



Cartpole게임 환경설정





OpenAI에서 제공하는 gym 라이브러리에서 Cartpole을 불러와서 학습을 위한 환경을 세팅합니다.

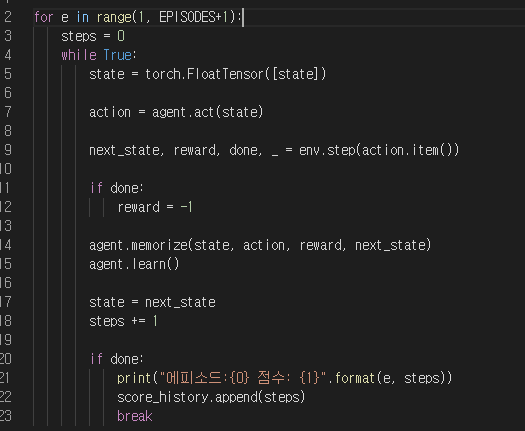

DQN-Cartpole 메인



Episode 100회를 반복하며, 균형을 맞추었을 경우 보상(reward)를 계속 +1씩주며, 균형을 맞추지 못한순간 보상을 -1을 주는것으로 전체 함수가 돌아갑니다.



결과

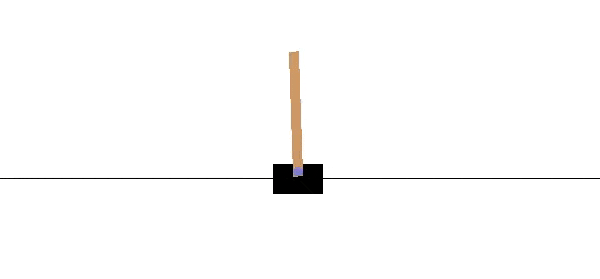

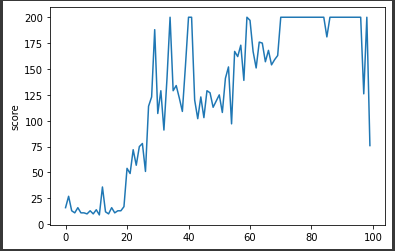

EPISODE를 100번 진행하며 점점 Cartpole이 잘되는것을 확인할 수 있습니다.

끝내는 200번의 Cartpole까지 다가가는데요

아주잘 동작하는 것을 확인할 수 있습니다.

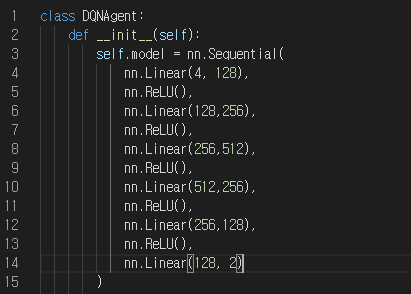

마침 Auto Encoder를 공부하고있어서, 오토인코더처럼 좀 복잡하게 신경망을 구성하여 DQN을 돌려보았습니다.

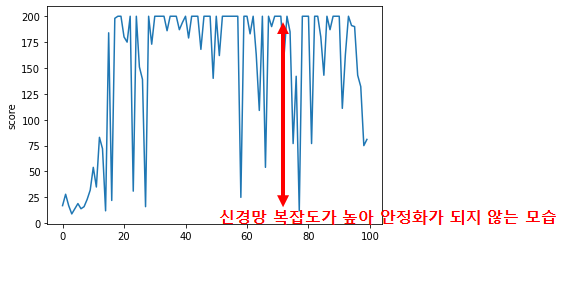

요렇게 신경망을 조금 복잡하게 짜서 돌려보았더니.. 간단한 신경망대비 200(최대Score)까지는 빨리 도달하지만, 시스템이 안정화가 되지못해서 등락폭이 크게 유지되는것을 확인할 수 있었습니다.



즉, 신경망을 마냥 복잡하게 짠다고 성능이 향상되는것은 아니다라는것을 확인할 수 있었습니다 :)







Code



import gym

import random

import math

import torch

import torch.nn as nn

import torch.optim as optim

import torch.nn.functional as F

from collections import deque

import matplotlib.pyplot as plt



#Hyper Parameter

EPISODES = 100

EPS_START = 0.9

EPS_END = 0.05

EPS_DECAY = 200

GAMMA = 0.8

LR = 0.001

BATCH_SIZE = 32



class DQNAgent:

    def __init__(self):

        self.model = nn.Sequential(

            nn.Linear(4, 128),

            nn.ReLU(),

            nn.Linear(128,256),

            nn.ReLU(),

            nn.Linear(256,512),

            nn.ReLU(),

            nn.Linear(512,256),

            nn.ReLU(),

            nn.Linear(256,128),

            nn.ReLU(),

            nn.Linear(128, 2)

        )

        self.optimizer = optim.Adam(self.model.parameters(), LR)

        self.steps_done = 0

        self.memory = deque(maxlen=10000)



    def memorize(self, state, action, reward, next_state):

        self.memory.append((state,

                            action,

                            torch.FloatTensor([reward]),

                            torch.FloatTensor([next_state])))



    def act(self, state):

        eps_threshold = EPS_END + (EPS_START - EPS_END) * math.exp(-1. * self.steps_done / EPS_DECAY)

        self.steps_done += 1

        if random.random() > eps_threshold:

            return self.model(state).data.max(1)[1].view(1, 1)

        else:

            return torch.LongTensor([[random.randrange(2)]])



    def learn(self):

        if len(self.memory) < BATCH_SIZE:

            return



        batch = random.sample(self.memory, BATCH_SIZE)

        states, actions, rewards, next_states = zip(*batch)



        states = torch.cat(states)

        actions = torch.cat(actions)

        rewards = torch.cat(rewards)

        next_states = torch.cat(next_states)



        current_q = self.model(states).gather(1, actions)



        max_next_q = self.model(next_states).detach().max(1)[0]

        expected_q = rewards + (GAMMA * max_next_q)



        loss = F.mse_loss(current_q.squeeze(), expected_q)

        self.optimizer.zero_grad()

        loss.backward()

        self.optimizer.step()



env = gym.make('CartPole-v0')

agent = DQNAgent()

score_history = []



for e in range(1, EPISODES+1):

    state = env.reset()

    steps = 0

    while True:

        state = torch.FloatTensor([state])

        action = agent.act(state)

        next_state, reward, done, _ = env.step(action.item())

        if done:

            reward = -1

        agent.memorize(state, action, reward, next_state)

        agent.learn()

        state = next_state

        steps += 1

        if done:

            print("Eposide:{0} Score: {1}".format(e, steps))

            score_history.append(steps)

            break



plt.plot(score_history)

plt.ylabel('score')

plt.show()
